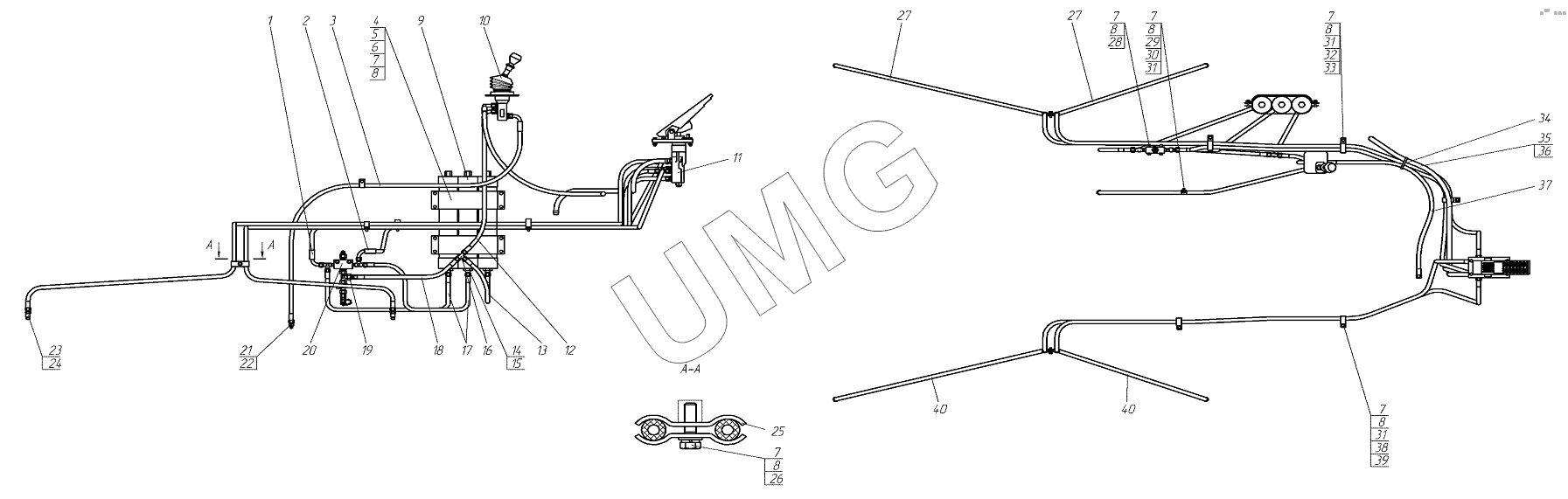

ГС-18.07. Гидросистема тормозов 257.11.00.00.000
1
2
3
4
5
6
7
7
7
7
7
7
8
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
31
31
32
33
34
35
36
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД8.35.1850.М16х1,5.0/90 | РВД | |
| 2 | РВД8.35.1650.М16х1,5.0/90 | РВД | |
| 3 | РВД8.35.2050.М16х1,5.0/90 | РВД | |
| 4 | 257.11.00.00.002 | Хомут | |
| 5 | 257.11.00.00.005 | Прокладка | |
| 6 | ГайкаМ8-6Н.5 | Гайка | |
| 7 | Шайба8.65Г | Шайба 8.65Г | |
| 8 | ШайбаС.8х1,4 | Шайба С.8х1,4 | |
| 9 | АРХ-1/320УХЛ4 | Пневмогидроаккумулятор | |
| 10 | 257.11.03.00.000 | Установка клапана стояночного тормоза | |
| 11 | 257.11.01.00.000 | Установка педали тормоза | |
| 12 | РВД8.35.850.М16х1,5.0/90 | РВД | |
| 13 | РВД8.35.650.М16х1,5 | РВД | |
| 14 | 257.11.00.00.001 | Штуцер | |
| 15 | Кольцо024-028-25-2-2 | Кольцо | |
| 16 | TN100-10L | Адаптер | |
| 17 | РВД8.35.1050.М16х1,5 | РВД | |
| 18 | РВД8.35.450.М16х1,5 | РВД | |
| 19 | TN132А-12/10L | Адаптер | |
| 20 | 257.11.02.00.000 | Клапан разобщительный | |
| 21 | 257.11.00.00.009 | Штуцер | |
| 22 | 99513024 | Прокладка | |
| 23 | 257.11.00.00.008 | Штуцер | |
| 24 | 99513016 | Прокладка | |
| 25 | 237.11.00.00.008 | Скоба | |
| 26 | БолтМ8х30 | Болт М8х30 | |
| 27 | РВД8.35.3450.М16х1,5.0/45 | РВД | |
| 28 | БолтМ8х45 | Болт | |
| 29 | 237.11.00.00.014 | Хомут | |
| 30 | 237.11.00.00.015 | Трубка 305 ТВ-40, 16 L=90 | |
| 31 | БолтМ8х16 | Болт М8х16 | |
| 32 | 257.11.00.00.004 | Трубка | |
| 33 | 258.05.00.00.002-01 | Хомут | |
| 34 | Хомут | Хомут пластиковый | |
| 35 | 257.11.00.00.006 | Рукав | |
| 36 | Хомут16-27 | Хомут червячный | |
| 37 | РВД8.35.1150.М16х1,5.0/90 | РВД | |
| 38 | 237.11.00.00.007 | Трубка 305 ТВ-40, 16 L=110 | |
| 39 | 257.11.00.00.007 | Хомут | |
| 40 | РВД8.35.3250.М16х1,5.0/45 | РВД |
