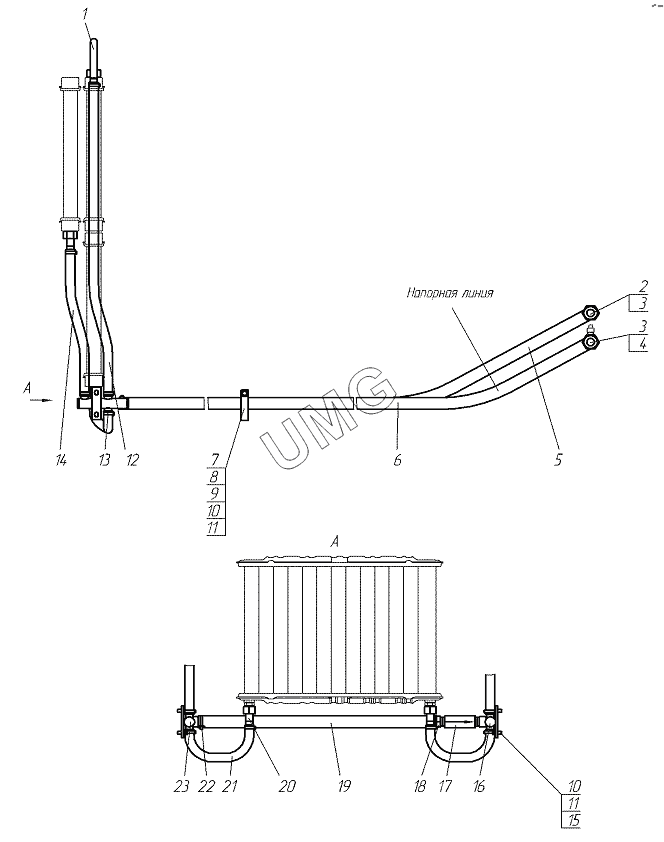

ГС-18.07. Гидросистема КПП 257.10.00.00.000
1
2
3
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.10.03.00.000 | Отвод | |
| 2 | 283.10.00.00.001 | Штуцер | |
| 3 | Прокладка33М3 | Прокладка | |
| 4 | 283.10.00.00.002 | Штуцер | |
| 5 | 257.10.00.00.006 | Рукав | |
| 6 | 257.10.00.00.005 | Рукав | |
| 7 | 285.05.00.00.011 | Хомут | |
| 8 | 723.10.00.00.005 | Трубка | |
| 9 | БолтМ8х16 | Болт М8х16 | |
| 10 | Шайба865Г | Шайба | |
| 11 | ШайбаС.8х1,4 | Шайба С.8х1,4 | |
| 12 | 257.10.00.00.003 | Рукав | |
| 13 | Хомут | Хомут пластиковый | |
| 14 | 257.10.00.00.002 | Рукав | |
| 15 | БолтМ8х20 | Болт | |
| 16 | 257.10.01.00.000 | Коллектор | |
| 17 | КО15/3Т2G | Гидроклапан обратный КО15/3Т2G | |
| 18 | 237.12.00.00.003 | Штуцер | |
| 19 | 257.10.00.00.004 | Рукав | |
| 20 | 25.56.01.00.000 | Переходник | |
| 21 | 257.10.00.00.001 | Рукав | |
| 22 | Хомут | Хомут пластиковый | |
| 23 | 257.10.02.00.000 | Коллектор |
