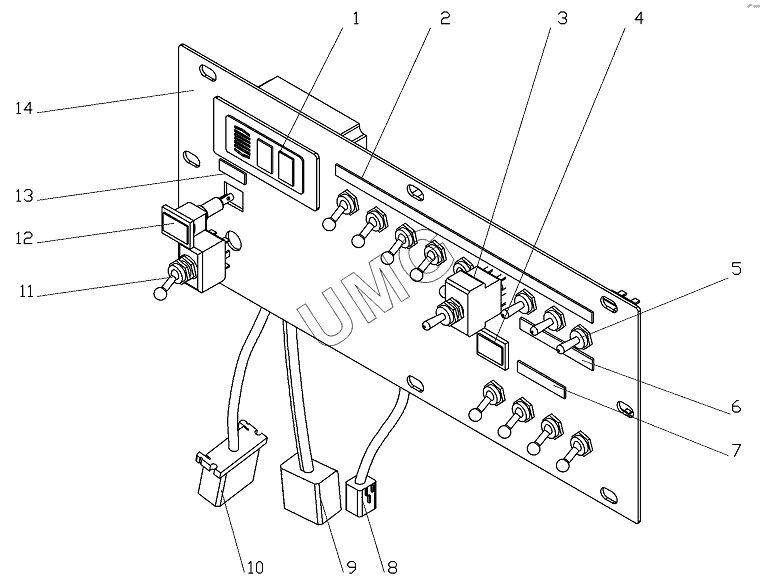

ГС-18.07. Панель 751.09.02.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Дисплей | Дисплей | |
| 2 | 751.09.02.00.001 | Табличка | |
| 3 | П2Т-5В | Тумблер | |
| 4 | 2212.3803-40А | Лампа контрольная | |
| 5 | П2Т-1В | Тумблер П2Т-1В | |
| 6 | 751.09.02.00.002 | Табличка | |
| 7 | 751.09.02.00.004 | Табличка | |
| 8 | 237.09.03.04.000 | Жгут 24 | |
| 9 | 751.09.02.01.000 | Жгут 5 | |
| 10 | 751.09.02.02.000 | Жгут 4 | |
| 11 | Т3-В | Тумблер Т3-В | |
| 12 | 2212.3803-15А | Лампа контрольная | |
| 13 | 751.09.02.00.003 | Табличка | |
| 14 | 751.09.02.00.006 | Панель |
