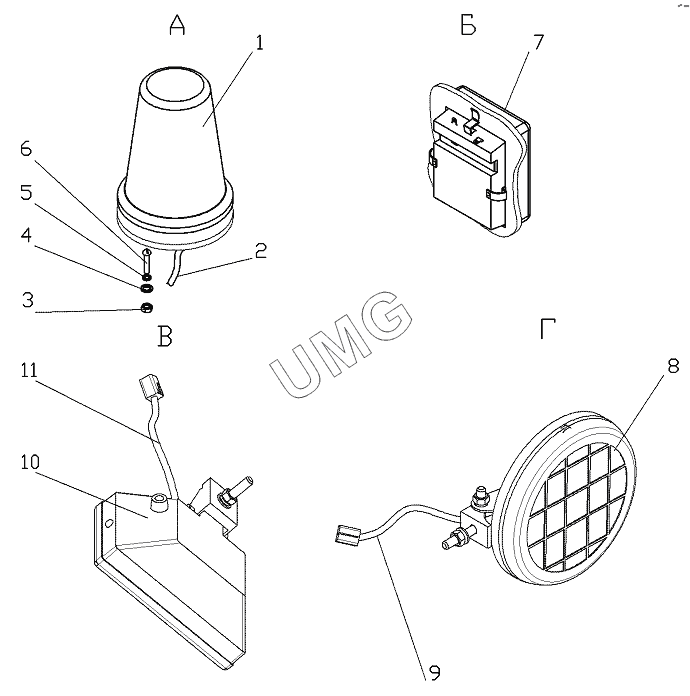

ГС-18.07. Электрооборудование кабины 170.19.00.00.000
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МП-021-24ФО | Маячок проблесковый | |
| 2 | 170.19.04.00.000 | Жгут маячка | |
| 3 | ГайкаМ6 | Гайка | |
| 4 | ШайбаС6х1,4 | Шайба | |
| 5 | Шайба6.65Г | Шайба | |
| 6 | ВинтВ.М6х25 | Винт | |
| 7 | 0026.123714010 | Плафон | |
| 8 | 8724.3.09 | Фара рабочая | |
| 9 | 170.19.03.00.000 | Жгут фары | |
| 10 | 8724.304/013 | Фара рабочая | |
| 11 | 170.19.02.00.000 | Жгут фары |
