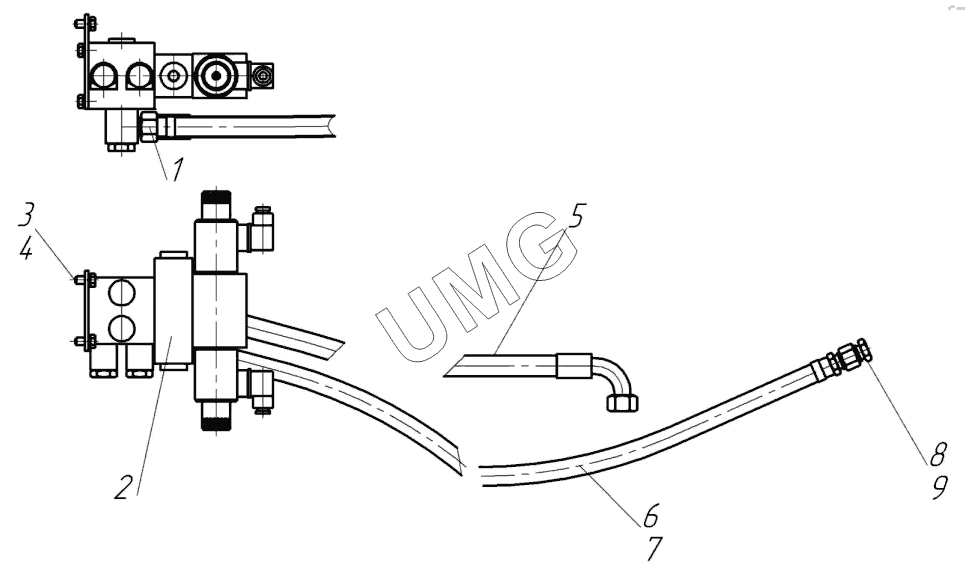

ГС-18.07. 159.05.00.00.000-02 Гидросистема рыхлителя
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 159.05.03.00.000 | Переходник | |
| 2 | 159.05.02.00.000 | Гидрораспределитель | |
| 3 | БолтМ8х16 | Болт М8х16 | |
| 4 | Шайба8.65Г | Шайба 8.65Г | |
| 5 | РВД12.28.2650.М22х1,5.0/90 | РВД12.28.2650.М22х1,5.0/90 | |
| 6 | 159.05.00.00.004 | Рукав 12х20-1,6 | |
| 7 | Хомут16-27 | Хомут червячный | |
| 8 | 257.05.01.05.003 | Переходник | |
| 9 | ПрокладкаG3/8М3 | Прокладка |
