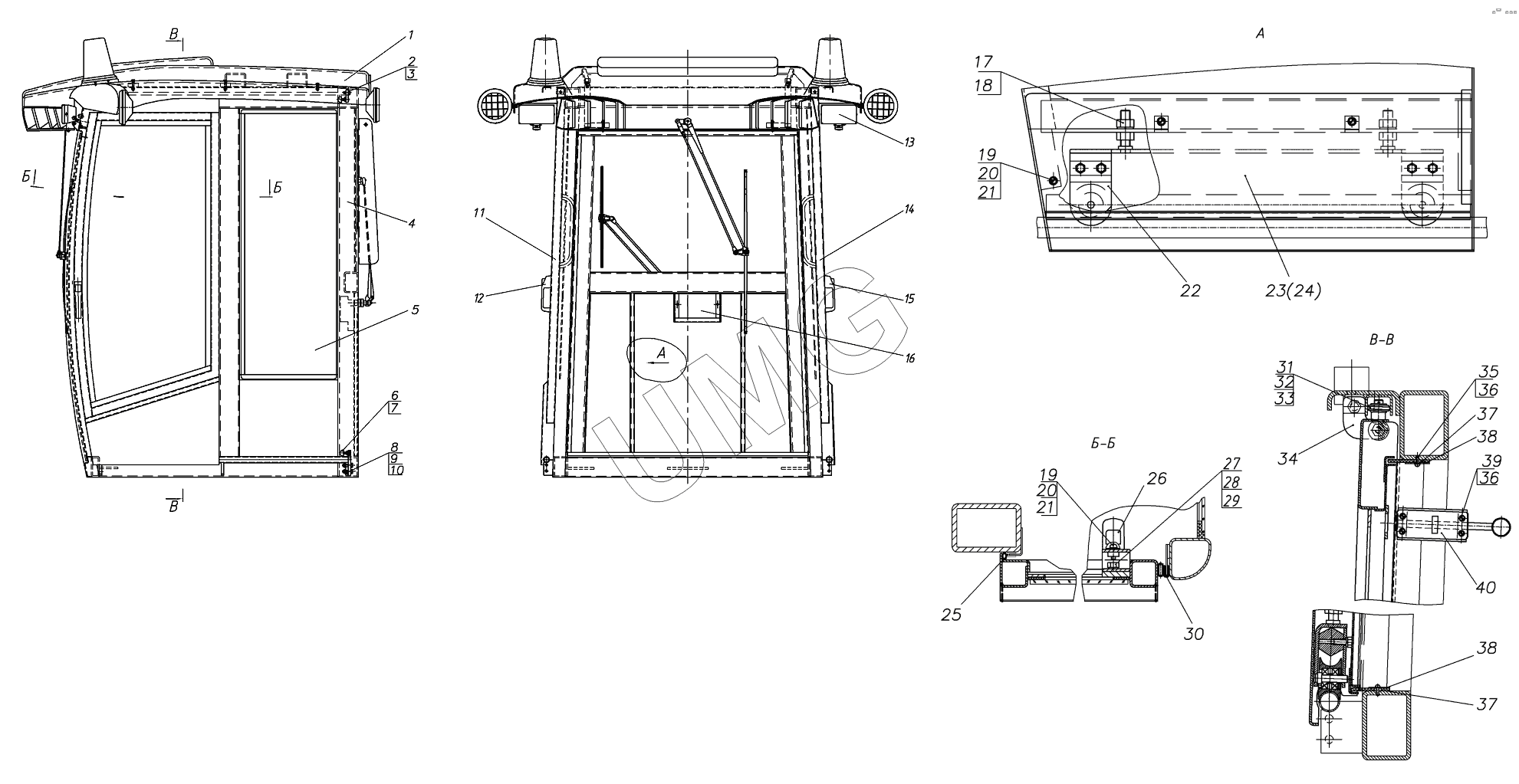

ГС-18.07. Кабина 170.00.00.00.000-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 170.08.00.00.000 | Установка крыши | |
| 2 | БолтМ10х25 | Болт М10х25 | |
| 3 | Шайба10.65Г | Шайба10.65Г | |
| 4 | КУ.51.10.000-03 | Каркас кабины | |
| 5 | 170.09.00.00.000 | Установка стекол | |
| 6 | Амортизатор | Амортизатор | |
| 7 | ГайкаМ10 | Гайка М10 | |
| 8 | КУ.51.00.005 | Планка | |
| 9 | БолтМ12х40 | Болт М12х40 | |
| 10 | Шайба12.65Г | Шайба12.65Г | |
| 11 | КУ.51.11.000-01 | Установка двери | |
| 12 | КУ.51.11.200-01 | Установка замка | |
| 13 | 170.19.00.00.000 | Электрооборудование | |
| 14 | КУ.51.11.000 | Установка двери | |
| 15 | КУ.51.11.200 | Установка замка | |
| 16 | 170.15.00.00.000 | Установка термошумоизоляции кабины | |
| 17 | ГайкаМ14 | Гайка | |
| 18 | Шайба1465Г | Шайба | |
| 19 | ВинтВ.М6х14 | Винт | |
| 20 | Шайба6.65Г | Шайба | |
| 21 | ШайбаС6.01 | Шайба | |
| 22 | КУ.51.11.400 | Каретка | |
| 23 | КУ.51.11.500 | Крышка | |
| 24 | КУ.51.11.500-01 | Крышка | |
| 25 | Уплотнитель | Уплотнитель | |
| 26 | Поручень | Поручень | |
| 27 | КУ.51.11.600 | Кронштейн | |
| 28 | БолтМ8х40 | Болт М8х40 | |
| 29 | Шайба8.65Г | Шайба 8.65Г | |
| 30 | Уплотнитель | Уплотнитель | |
| 31 | КУ.51.11.002 | Ролик | |
| 32 | ШайбаС12.01 | Шайба | |
| 33 | Шплинт2х20 | Шплинт 2х20 | |
| 34 | КУ.51.00.017 | Упор | |
| 35 | ВинтВ.М4х12 | Винт | |
| 36 | ШайбаС4.01 | Шайба | |
| 37 | КУ.51.11.217 | Пластина | |
| 38 | КУ.51.11.216 | Пластина | |
| 39 | ВинтВ.М4х25 | Винт | |
| 40 | Защелка | Защелка |
