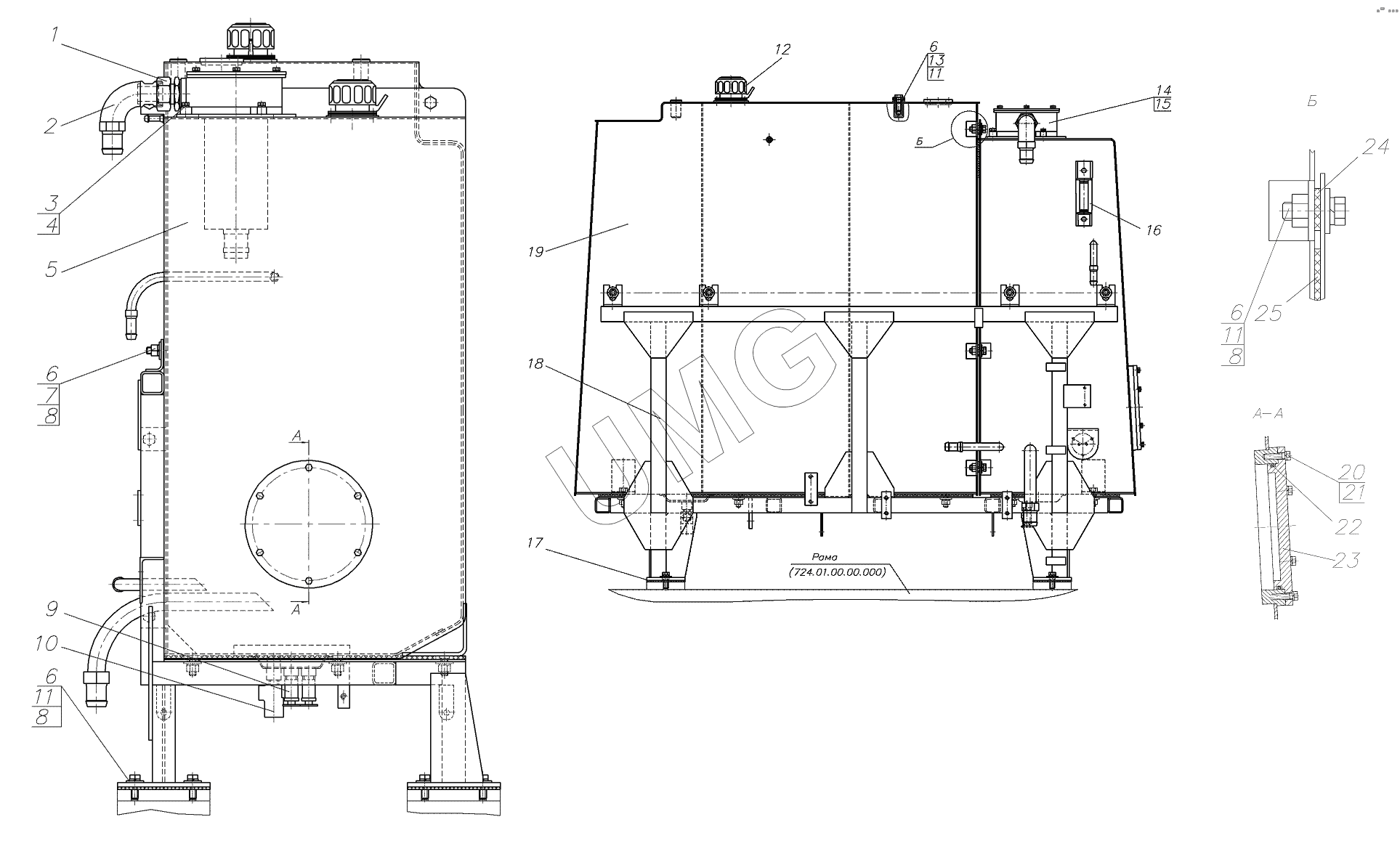

ГС-18.07. Блок баков 724.35.00.00.000
1
1
2
3
4
5
6
6
6
6
7
8
8
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Адаптер | Адаптер | |
| 2 | 257.25.00.00.000 | Переходник | |
| 3 | БолтМ10х30 | Болт М10х30 | |
| 4 | Шайба10.65Г | Шайба10.65Г | |
| 5 | 724.35.01.00.000 | Бак масляный | |
| 6 | 724.35.00.00.007 | Шайба | |
| 7 | ГайкаМ12 | Гайка М12 | |
| 8 | Шайба12.65Г | Шайба12.65Г | |
| 9 | Кран | Кран сливной | |
| 10 | 225.25.23.06.000 | Кран | |
| 11 | БолтМ12х35 | Болт М12х35 | |
| 12 | Горловина | Горловина заливная | |
| 13 | 724.35.00.00.007-01 | Шайба | |
| 14 | Кольцо038-042-25 | Кольцо | |
| 15 | Фильтр | Фильтр | |
| 16 | Указатель | Указатель | |
| 17 | 724.35.00.00.001 | Прокладка | |
| 18 | 724.35.03.00.000 | Каркас | |
| 19 | 724.35.02.00.000 | Бак топливный | |
| 20 | БолтМ8х30 | Болт М8х30 | |
| 21 | Шайба8.65Г | Шайба 8.65Г | |
| 22 | Кольцо165-175-58 | Кольцо | |
| 23 | 253.25.16.01.001 | Крышка | |
| 24 | 271.25.15.00.004-00 | Прокладка | |
| 25 | 271.25.15.00.003-00 | Прокладка |
