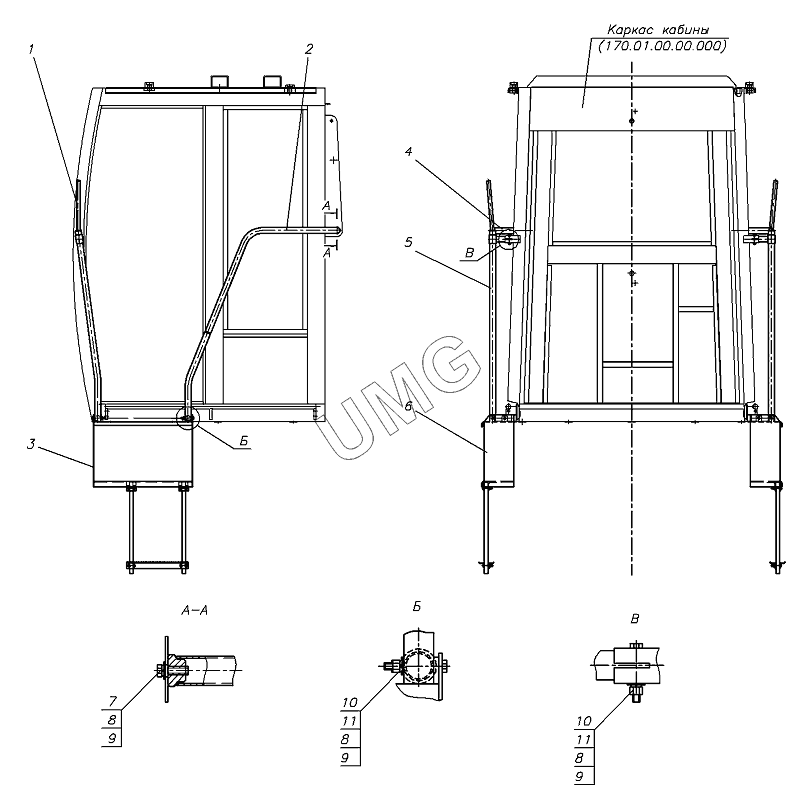

ГС-18.07. Установка лестниц 724.28.00.00.000
1
2
3
4
5
6
7
8
8
8
9
9
9
10
10
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 724.28.03.00.000 | Поручень | |
| 2 | 724.28.02.00.000 | Поручень | |
| 3 | 724.28.01.00.000 | Трап | |
| 4 | 724.28.02.00.000-01 | Поручень | |
| 5 | 724.28.03.00.000-01 | Поручень | |
| 6 | 724.28.01.00.000-01 | Трап | |
| 7 | БолтМ10х30 | Болт М10х30 | |
| 8 | Шайба10.65Г | Шайба10.65Г | |
| 9 | ШайбаС10.02 | Шайба | |
| 10 | БолтМ10х65 | Болт | |
| 11 | ГайкаМ10 | Гайка М10 |
