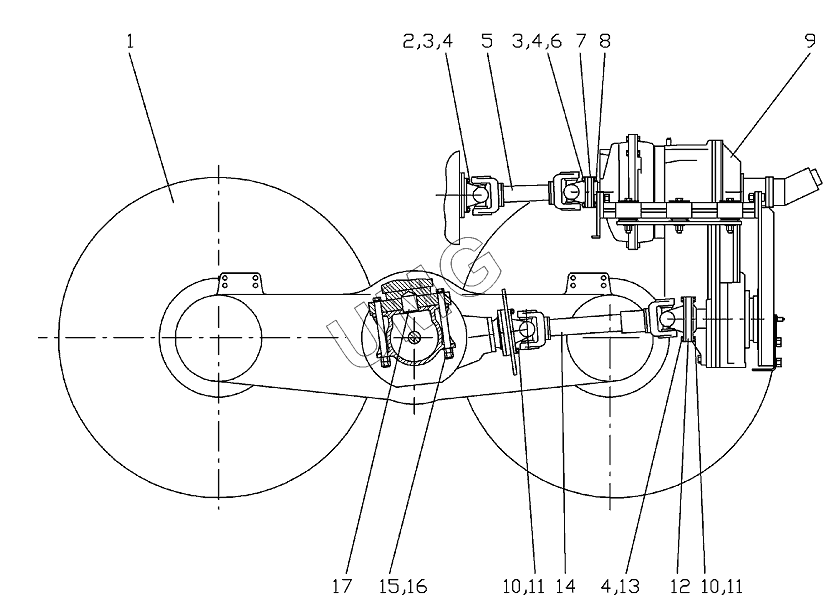

ГС-14.03. Трансмиссия 724.03.00.00.000
1
2
3
3
4
4
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 723.03.01.00.000 | Тележка задняя | |
| 2 | 724.03.00.00.003 | Шпилька | |
| 3 | 225.17.00.00.008 | Гайка | |
| 4 | Шайба10.65Г.06 | Шайба | |
| 5 | ДЗ198-4250010 | Вал карданный | |
| 6 | 241.17.00.00.003 | Шпилька | |
| 7 | 724.03.00.00.002 | Переходник | |
| 8 | 257.03.00.00.005 | Болт | |
| 9 | 723.03.02.00.000 | Установка коробки передач | |
| 10 | ГайкаM12-6Н.8.016 | Гайка | |
| 11 | Шайба12.65Г.06 | Шайба | |
| 12 | 723.03.00.00.001 | Переходник | |
| 13 | 724.03.00.00.005 | Болт | |
| 14 | 724.03.01.00.000 | Вал карданный | |
| 15 | БолтM20х1,5-6gx260.66.06 | Болт | |
| 16 | ГайкаM20х1,5-6Н.8.45.06 | Гайка | |
| 17 | 723.03.00.00.002 | Штифт |
