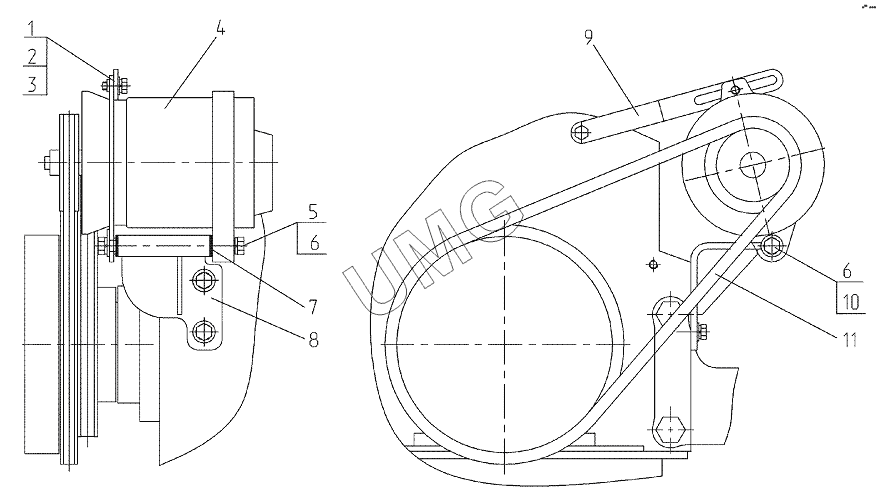

ГС-14.03. Установка генератора 724.02.06.00.000
1
2
3
4
5
6
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ8-6gх20 | Болт | |
| 2 | Шайба8.65Г | Шайба 8.65Г | |
| 3 | ШайбаС.8х1,402Ст3кп | Шайба | |
| 4 | Г9943701-1 | Генератор | |
| 5 | БолтМ10-6gх45 | Болт | |
| 6 | Шайба10.65Г | Шайба10.65Г | |
| 7 | 724.02.06.00.002 | Прокладка | |
| 8 | 724.02.06.01.000 | Кронштейн | |
| 9 | 724.02.06.00.001 | Рычаг | |
| 10 | БолтМ10-6gх30 | Болт | |
| 11 | Ремень | Ремень |
