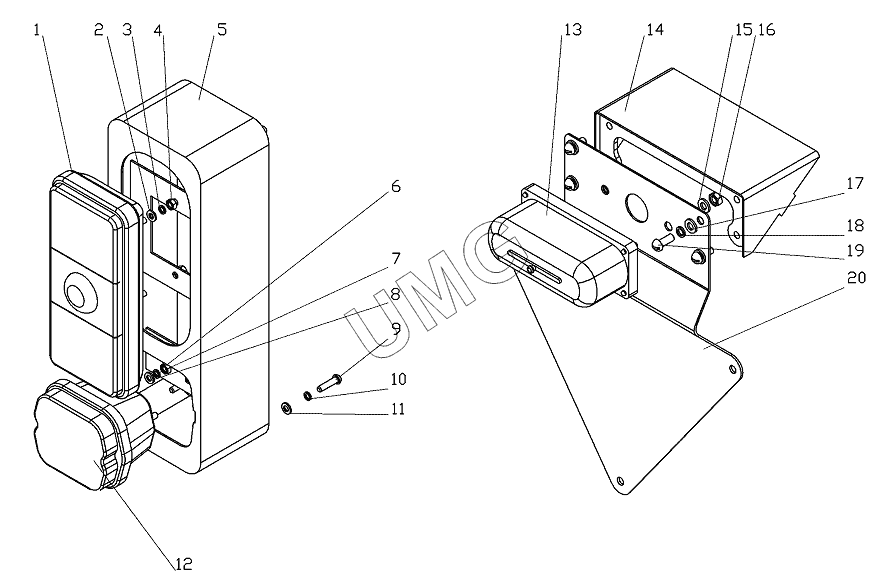

ГС-14.03. Установка задних осветительных приборов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ФП132АБ-05 | Фонарь задний | |
| 2 | ШайбаС6х1,4 | Шайба | |
| 3 | Шайба6.65Г | Шайба | |
| 4 | ГайкаM6 | Гайка | |
| 5 | 257.50.00.00.000 | Кожух | |
| 6 | ГайкаM6 | Гайка | |
| 7 | Шайба6.65Г | Шайба | |
| 8 | ШайбаС6х1,4 | Шайба | |
| 9 | ВинтВ.М6х25 | Винт | |
| 10 | Шайба6.65Г | Шайба | |
| 11 | ШайбаС6х1,4 | Шайба | |
| 12 | ФП135-Г | Фонарь заднего хода | |
| 13 | ФП134Б | Фонарь освещения номерного знака | |
| 14 | 721.25.07.01.000 | Кожух | |
| 15 | ШайбаС6х1,4 | Шайба | |
| 16 | ГайкаM6 | Гайка | |
| 17 | ШайбаС6 | Шайба | |
| 18 | Шайба6.65Г | Шайба | |
| 19 | ВинтВ.М6х16 | Винт В.М 6х16 | |
| 20 | 721.25.00.00.022 | Кронштейн |
