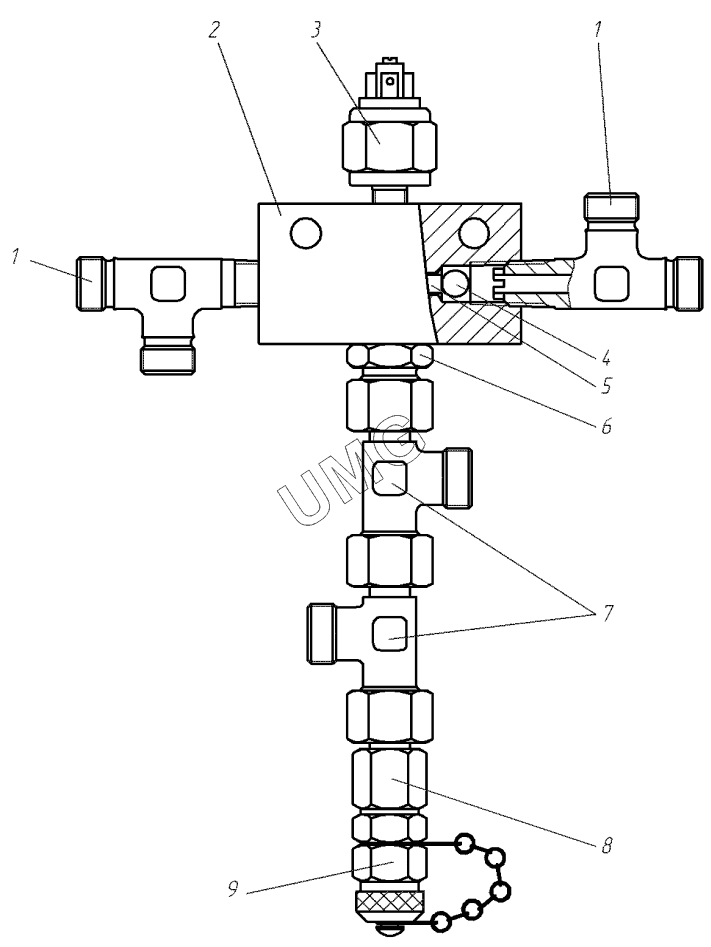

ГС-14.03. Клапан разобщительный 257.11.02.00.000
1
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.11.02.00.002 | Тройник | |
| 2 | 257.11.02.00.001 | Корпус | |
| 3 | МО15290/70 | Сигнализатор давления | |
| 4 | Шарик8,000-200 | Шарик | |
| 5 | 274.11.02.00.002 | Стержень | |
| 6 | TN92GG-12LM18x1,5 | Адаптер | |
| 7 | TN121-12L | Адаптер | |
| 8 | TN403-12L | Адаптер | |
| 9 | SMK-20G1/4-РС | Измерительная муфта SMK-20G1/4"-РС |
