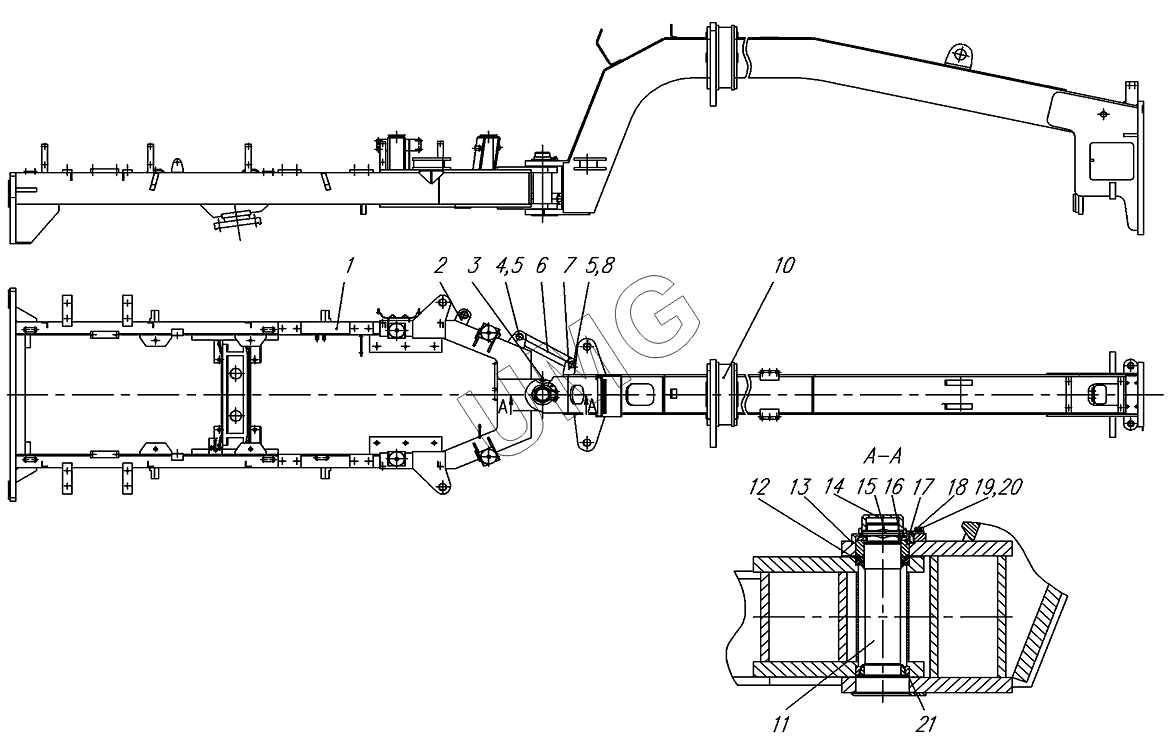

ГС-14.03. Рама 724.01.00.00.000-02
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 724.01.11.00.000-00 | Оборудование рамы подмоторной | |
| 2 | 257.01.05.00.000 | Опора | |
| 3 | 4158740101 | Масленка 1.3 | |
| 4 | 0.804.1088-02 | Ось | |
| 5 | 255.01.00.00.004 | Защелка | |
| 6 | 257.01.00.00.001 | Тяга | |
| 7 | 225.21.11.00.002 | Кронштейн | |
| 8 | 240.01.00.00.003 | Ось | |
| 9 | 723.01.02.00.000-01 | Оборудование передней рамы | |
| 10 | 751.01.03.00.000 | Ось | |
| 11 | GE-80SX | Подшипник GE-80SX | |
| 12 | 97040267 | Кольцо | |
| 13 | 751.01.00.00.002 | Крышка | |
| 14 | 751.01.00.00.005 | Штифт | |
| 15 | 751.01.00.00.004 | Гайка | |
| 16 | 751.01.00.00.003 | Вкладыш | |
| 17 | 751.01.00.00.006 | Ригель | |
| 18 | БолтМ12-6gх26.88.016 | Болт | |
| 19 | Шайба1265Г06 | Шайба | |
| 20 | Кольцо115-125-58-2-2 | Кольцо |
