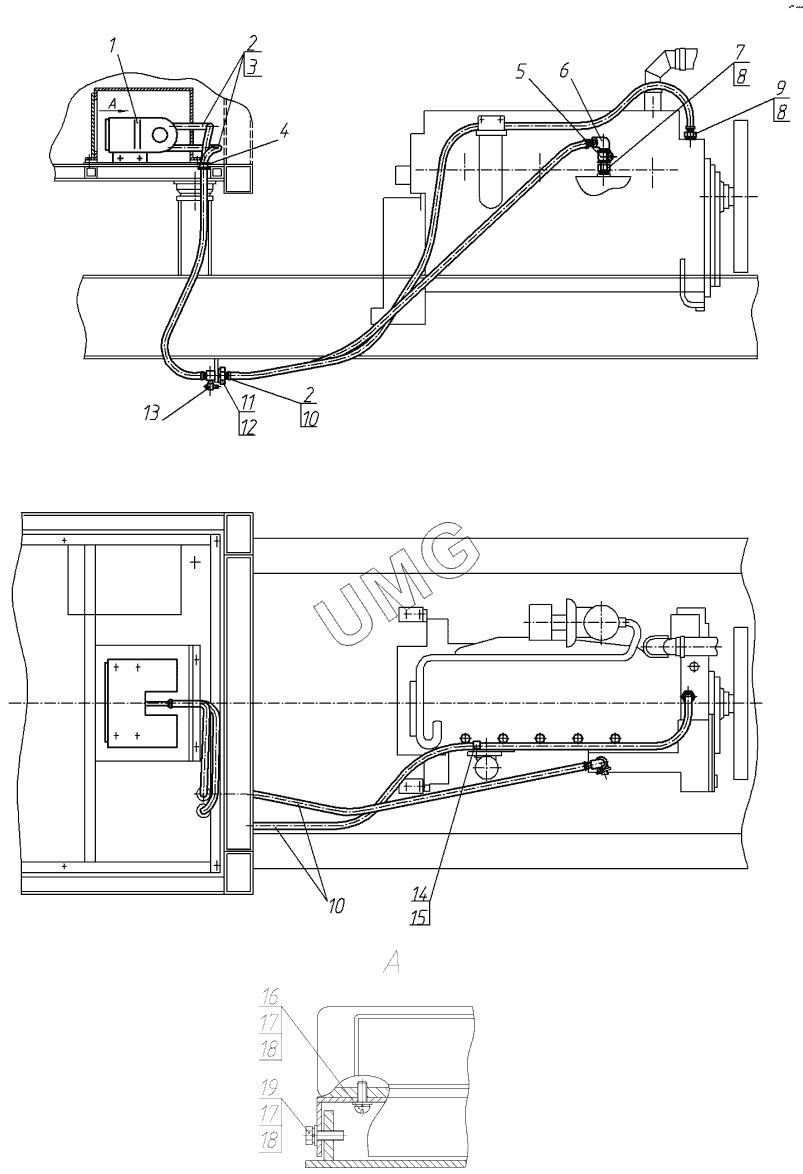

ГС-14.03. Система отопления кабины 753.31.00.00.000
1
2
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Zenith8000 | Отопитель «Zenith 8000» | |
| 2 | 225.31.07.00.000 | Хомут | |
| 3 | 250.41.00.00.003 | Рукав 16х25-1,6 | |
| 4 | О.860.9909-02 | Втулка | |
| 5 | Кран | Кран сливной | |
| 6 | 753.31.00.00.003 | Угольник | |
| 7 | 753.31.00.00.002 | Штуцер | |
| 8 | Прокладка | Прокладка | |
| 9 | 753.31.00.00.005 | Ниппель | |
| 10 | 250.41.00.00.002 | Рукав 20х29-1,6 | |
| 11 | ГайкаМ30х2 | Гайка М30х2 | |
| 12 | Шайба30.65Г | Шайба 30.65Г | |
| 13 | 248.31.00.03.000 | Кран | |
| 14 | 274.11.00.00.002 | Трубка | |
| 15 | 753.31.00.00.004 | Хомут | |
| 16 | ВинтВМ6х16 | Винт ВМ6х16 | |
| 17 | Шайба665Г | Шайба 6 65Г | |
| 18 | ШайбаС.6х1,4 | Шайба С.6х1,4 | |
| 19 | БолтМ6х20 | Болт М6х20 |
