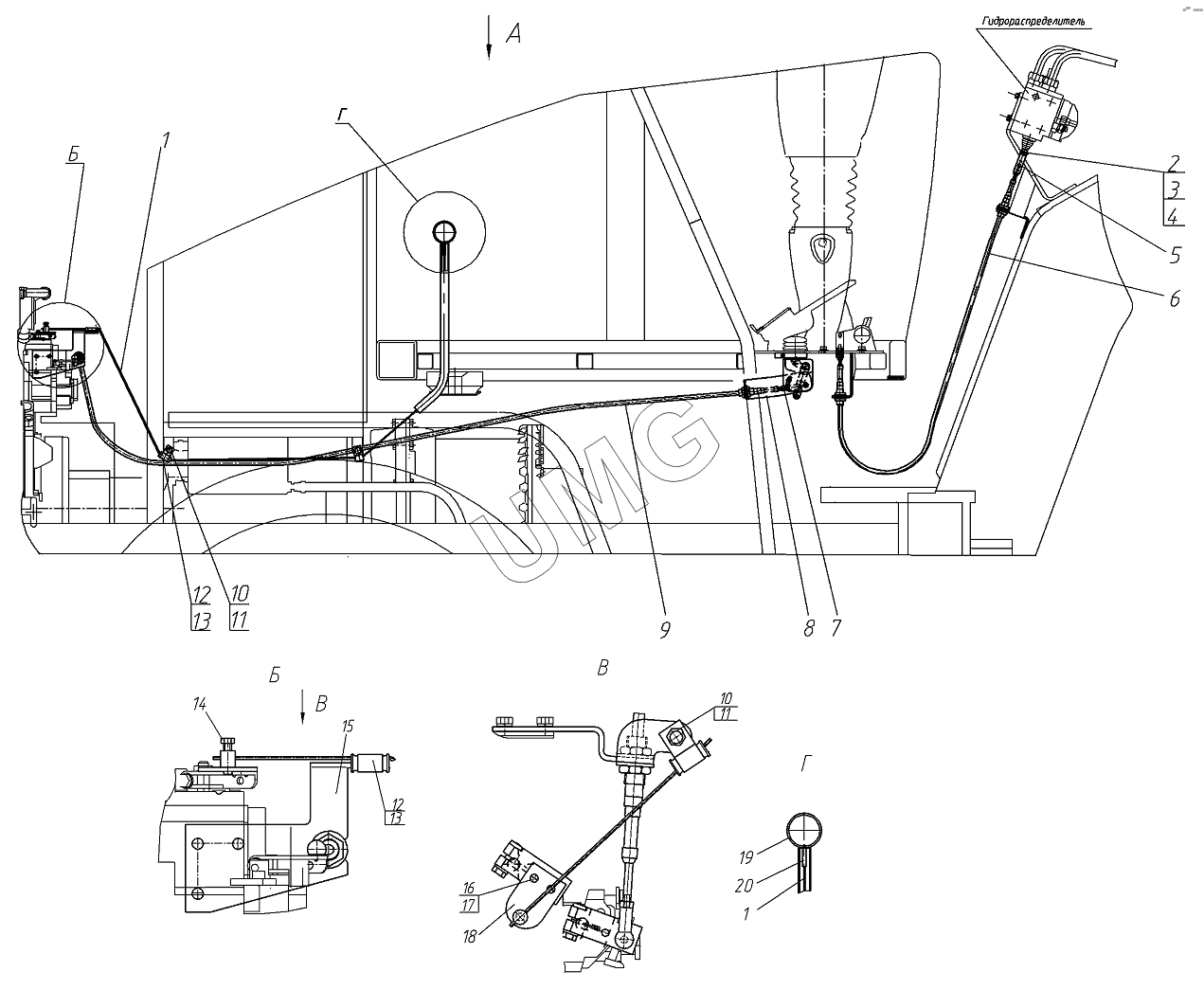

ГС-14.03. Тяги управления 724.08.00.00.000
1
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.08.00.00.004 | Трос | |
| 2 | 225.04.03.00.009 | Палец | |
| 3 | ШайбаС.8х1,4 | Шайба С.8х1,4 | |
| 4 | Шплинт2,5х16 | Шплинт 2,5х16 | |
| 5 | 257.08.00.00.400 | Вилка | |
| 6 | Трос | Трос с крюком | |
| 7 | 257.08.00.00.300 | Вилка | |
| 8 | 724.08.00.00.100 | Держатель | |
| 9 | Трос | Трос с крюком | |
| 10 | БолтМ8х20 | Болт | |
| 11 | ГайкаМ8 | Гайка М8 | |
| 12 | О.884.2001 | Хомут | |
| 13 | 200.08.00.11.002 | Втулка | |
| 14 | БолтМ6х12 | Болт М6х12 | |
| 15 | 724.08.00.00.001 | Кронштейн | |
| 16 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 17 | Шайба665Г | Шайба 6 65Г | |
| 18 | 724.08.00.00.200 | Рычаг | |
| 19 | 225.02.00.00.010 | Кольцо | |
| 20 | 257.08.00.00.005 | Втулка |
