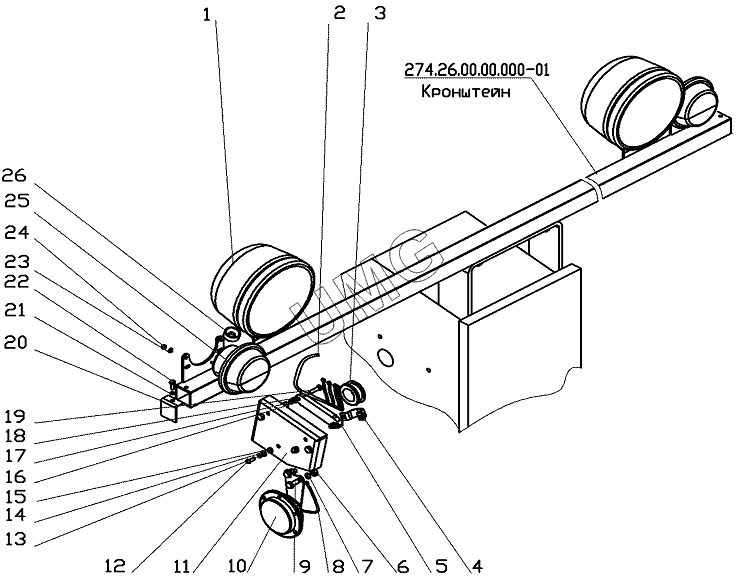

ГС-10.01. 258.29.00.00.000 Установка передних осветительных и электрических приборов
274.26.00.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 274.26.00.00.000 | 274.26.00.00.000 | Кронштейн | |
| 1 | 313.3711 | Фара 313.3711 | |
| 2 | 258.09.19.00.000 | Жгут передний | |
| 3 | 0860.9909-03 | Втулка | |
| 4 | 225.09.00.00.009 | Скоба | |
| 5 | 173723 | Панель соединительная 173723 | |
| 6 | ГайкаM8 | Гайка M8 | |
| 7 | Шайба8.65Г | Шайба 8.65Г | |
| 8 | 248.09.20.00.000 | Провод | |
| 9 | БолтМ8х20 | Болт | |
| 10 | С314-Г | Сигнал звуковой безрупорный С314-Г | |
| 11 | 225.01.00.00.018 | Коробка | |
| 12 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 13 | Шайба6.65Г | Шайба | |
| 14 | ШайбаС6х1,4 | Шайба | |
| 15 | ГайкаM6 | Гайка | |
| 16 | ГайкаM6 | Гайка | |
| 17 | Шайба6.65Г | Шайба | |
| 18 | ШайбаС6х1,4 | Шайба | |
| 19 | БолтМ6х25 | Болт М 6х25 | |
| 20 | 240.26.00.00.001 | Крышка | |
| 21 | Шайба | Шайба | |
| 22 | Болт | Болт | |
| 23 | Шайба | Шайба | |
| 24 | ГайкаM5 | Гайка M5 | |
| 25 | ПФ130-АБ | Фонарь передний ПФ130-АБ | |
| 26 | 200.09.00.00.003 | Вкладыш |
