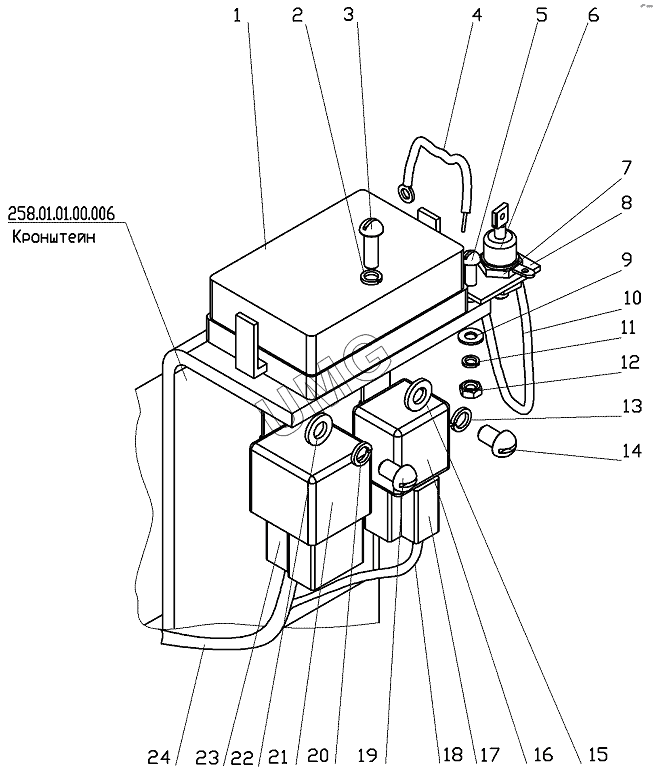

ГС-10.01. 258.29.00.00.000 Установка реле и предохранителей
258.01.01.00.006
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 258.01.01.00.006 | 258.01.01.00.006 | Кронштейн | |
| 1 | 111.3722 | Блок предохранителей 111.3722 | |
| 2 | Шайба565Г | Шайба 5 65Г | |
| 3 | ВинтВ.М5х16 | Винт | |
| 4 | 258.09.05.00.000 | Провод | |
| 5 | ВинтВ.М4х12 | Винт | |
| 6 | Д222-32-6 | Диод Д222-32-6 | |
| 7 | ГайкаМ6 | Гайка | |
| 8 | 248.09.00.00.001 | Плата | |
| 9 | ШайбаС4х0,8 | Шайба С4х0,8 | |
| 10 | 258.09.17.00.000 | Провод | |
| 11 | Шайба465Г | Шайба 4 65Г | |
| 12 | ГайкаМ4 | Гайка М4 | |
| 13 | Шайба665Г | Шайба 6 65Г | |
| 14 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 15 | ШайбаС6х1,4 | Шайба | |
| 16 | 901.3747 | Реле 901.3747 | |
| 17 | Колодка469.57.10-01 | Колодка 469.57.10-01 | |
| 18 | 258.09.18.00.000 | Провод | |
| 19 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 20 | Шайба665Г | Шайба 6 65Г | |
| 21 | 738.3747-20 | Реле 738.3747-20 | |
| 22 | С6х1,4 | Шайба С6х1,4 | |
| 23 | 469.59.00-00 | Колодка 469.59.00-00 | |
| 24 | 258.29.04.00.000 | Жгут 3 |
