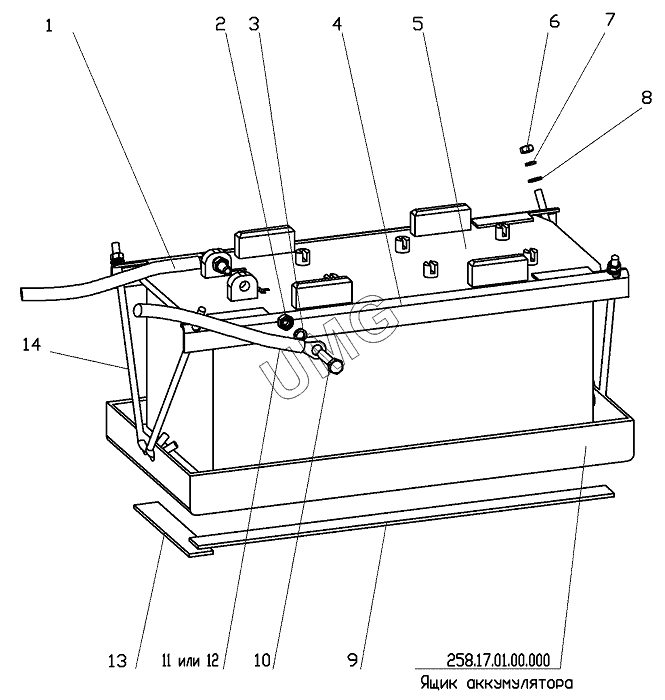

ГС-10.01. 258.09.08.00.000 Установка аккумулятора
258.17.01.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 258.17.01.00.000 | 258.17.01.00.000 | Ящик аккумуляторный правый | |
| 1 | 258.09.10.00.000 | Провод "массы" | |
| 2 | ГайкаM10 | Гайка | |
| 3 | Шайба1065Г | Шайба 10 65Г | |
| 4 | 255.29.29.00.001 | Уголок | |
| 5 | 6СТ-190А | Батарея | |
| 6 | ГайкаM8 | Гайка M8 | |
| 7 | Шайба8.65Г | Шайба 8.65Г | |
| 8 | ШайбаС8х1,4 | Шайба С8 х1,4 | |
| 9 | 258.17.01.00.008 | Прокладка | |
| 10 | 258.09.12.00.000 | Провод | |
| 11 | 258.09.12.00.000 | Провод | |
| 12 | 258.09.11.00.000 | Провод стартера | |
| 13 | 258.17.01.00.009 | Прокладка | |
| 14 | 255.29.29.00.002 | Стяжка |
