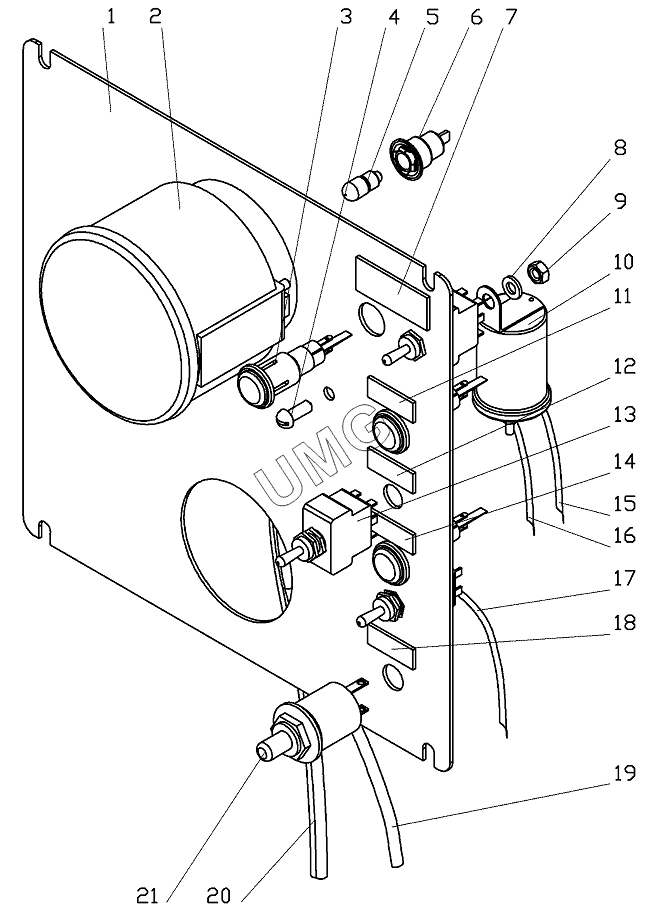

ГС-10.01. 258.29.01.00.000 Панель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.29.01.00.001 | Панель | |
| 2 | ТХ135 | Тахоспидометр ТХ135 | |
| 3 | 124.3803010 | Фонарь контрольной лампы 124.3803010 | |
| 4 | ВинтВ.М6х16 | Винт В.М 6х16 | |
| 5 | А24-2 | Лампа А24-2 | |
| 6 | ПП158 | Патрон лампы ПП158 | |
| 7 | 258.09.01.00.004 | Табличка | |
| 8 | С6х1,4 | Шайба С6х1,4 | |
| 9 | ГайкаM6 | Гайка | |
| 10 | РС401Б | Реле-прерыватель указателей поворотов РС401Б | |
| 11 | 237.09.01.00.011 | Табличка | |
| 12 | 258.29.01.00.002 | Табличка | |
| 13 | П2Т-1В | Тумблер П2Т-1В | |
| 14 | 237.09.01.00.002 | Табличка | |
| 15 | 258.29.01.01.000 | Провод | |
| 16 | 258.09.01.06.000 | Провод | |
| 17 | 258.09.01.05.000 | Провод | |
| 18 | 237.09.01.00.003 | Табличка | |
| 19 | 258.29.01.05.000 | Провод | |
| 20 | 258.29.04.00.000 | Жгут 3 | |
| 21 | ВК322 | Выключатель ВК322 |
