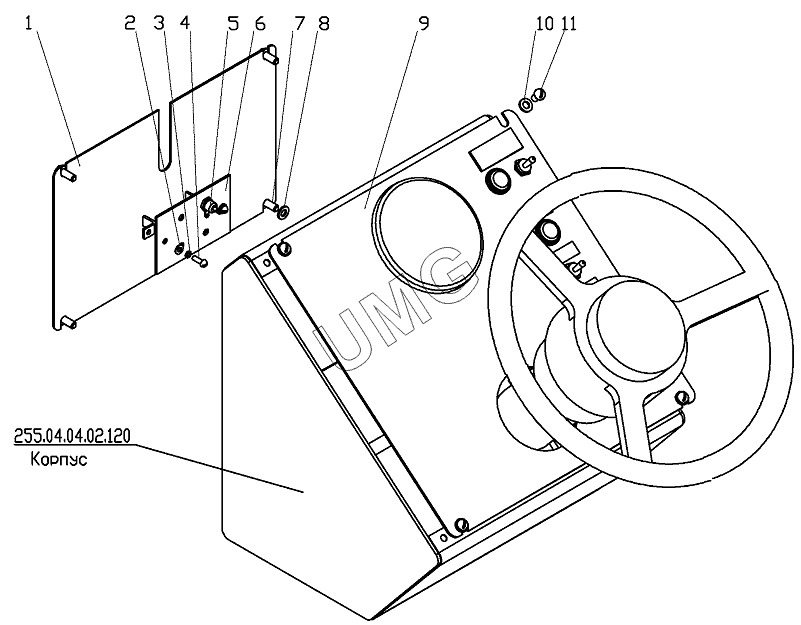

ГС-10.01. 258.29.00.00.000 Пост управления
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.18.02.01.220 | Крышка | |
| 2 | Шайба465Г | Шайба 4 65Г | |
| 3 | ШайбаС4 | Шайба С4 | |
| 4 | ВинтВ.М4х12 | Винт | |
| 5 | Д212-10 | Диод | |
| 6 | 258.09.20.00.001 | Плата | |
| 7 | ВинтВ.М5х16 | Винт | |
| 8 | ШайбаС5 | Шайба | |
| 9 | 258.29.01.00.000 | Панель | |
| 10 | ШайбаС6х1,4 | Шайба | |
| 11 | ВинтВ.М6х10 | Винт ВМ 6х10 |
