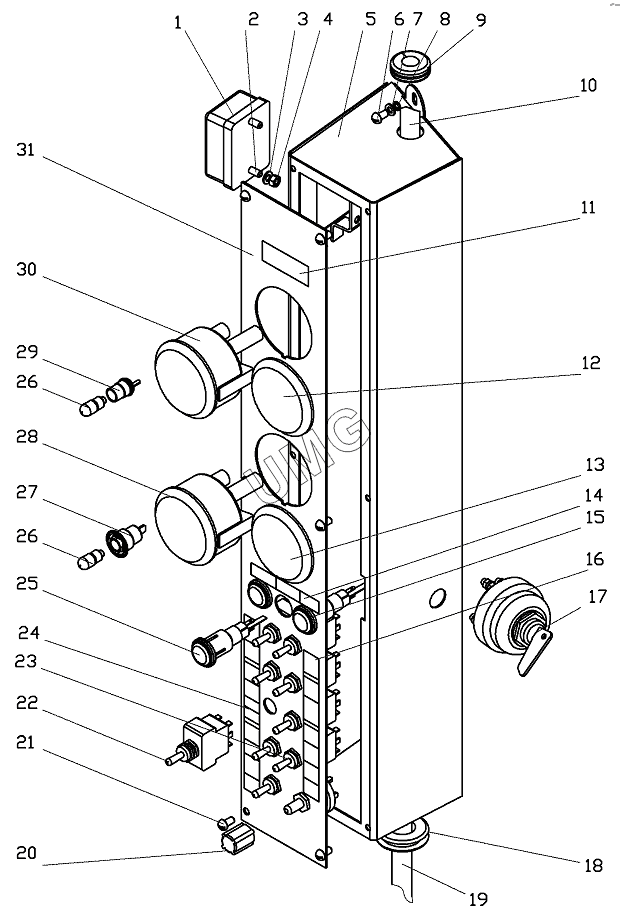

ГС-10.01. 258.09.02.00.000 Пульт
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПР11-К | Блок предохранителей ПР11-К | |
| 2 | ВинтВ.М5х16 | Винт | |
| 3 | ШайбаС5 | Шайба | |
| 4 | ГайкаM5 | Гайка M5 | |
| 5 | 258.09.02.01.000 | Корпус | |
| 6 | ВинтВ.М6х20 | Винт | |
| 7 | ШайбаС6х1,4 | Шайба | |
| 8 | Шайба665Г | Шайба 6 65Г | |
| 9 | 248.04.03.00.005 | Втулка | |
| 10 | 258.09.16.00.000 | Жгут 1 | |
| 11 | 225.34.05.03.025 | Табличка | |
| 12 | 36.3807 | Приемник указателя температуры 36.3807 | |
| 13 | 34.3806 | Приемник указателя уровня топлива 34.3806 | |
| 14 | 258.09.02.00.001 | Табличка | |
| 15 | 123.3803010 | Фонарь контрольной лампы 123.3803010 | |
| 16 | 225.44.05.00.004 | Табличка | |
| 17 | ВК856Б | Замок-включатель ВК856Б | |
| 18 | 0860.9909 | Втулка | |
| 19 | 258.09.03.00.000 | Жгут 2 | |
| 20 | 200.09.00.21.001 | Ручка | |
| 21 | ВинтВ.М5х10 | Винт В.М5х10 | |
| 22 | П2Т-1В | Тумблер П2Т-1В | |
| 23 | П2Т-5В | Тумблер П2Т-5В | |
| 24 | 258.09.02.00.002 | Табличка | |
| 25 | 124.3803010 | Фонарь контрольной лампы 124.3803010 | |
| 26 | А24-2 | Лампа А24-2 | |
| 27 | ПП158 | Патрон лампы ПП158 | |
| 28 | АП-110 | Указатель тока АП-110 | |
| 29 | ЛВ211-3714329 | Патрон со штекером ЛВ211-3714329 | |
| 30 | 33.3810010 | Приемник указателя давления 33.3810010 | |
| 31 | 248.04.03.00.003 | Панель |
