ГС-10.01. Пост управления 258.18.02.01.000
1
2
2
2
3
3
4
5
5
6
6
7
8
9
10
11
11
12
12
12
13
13
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

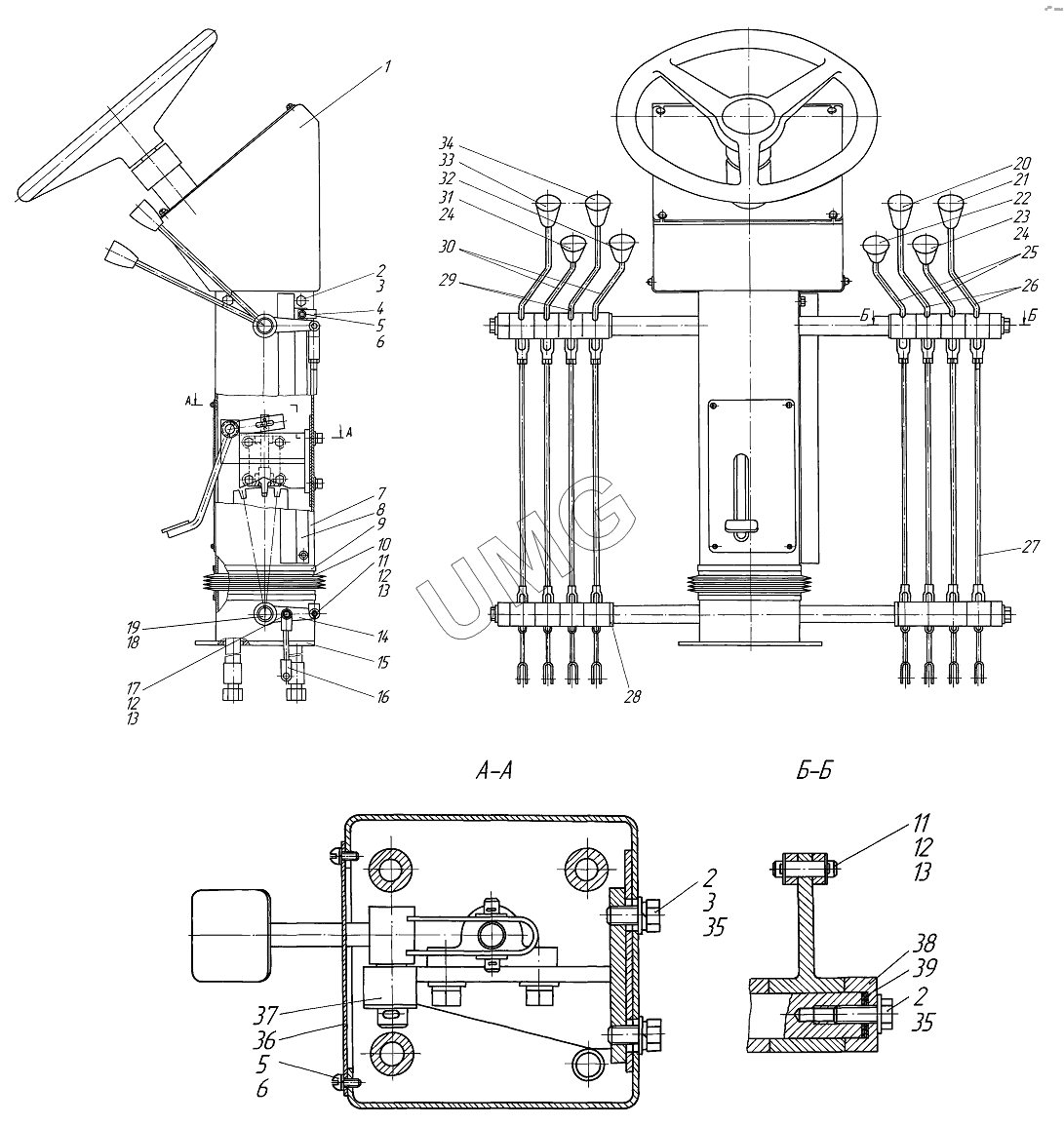

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.18.02.01.200 | Управление рулевое | |
| 2 | БолтМ10х25 | Болт М10х25 | |
| 3 | Шайба1065Г | Шайба 10 65Г | |
| 4 | 629.19.00.00.006 | Хомут | |
| 5 | ВинтВМ5х10 | Винт ВМ5х10 | |
| 6 | Шайба565Г | Шайба 5 65Г | |
| 7 | 258.18.02.01.100 | Стойка | |
| 8 | 255.04.04.02.004 | Щиток | |
| 9 | 255.04.04.02.800 | Хомут | |
| 10 | 225.44.03.02.500 | Чехол | |
| 11 | 225.04.03.00.009 | Палец | |
| 12 | ШайбаС.8х1,4 | Шайба С.8х1,4 | |
| 13 | Шплинт2,5х16 | Шплинт 2,5х16 | |
| 14 | 255.04.04.02.510 | Рычаг | |
| 15 | 255.04.04.02.300 | Опора | |
| 16 | 255.04.04.02.700 | Тяга | |
| 17 | 225.44.03.02.005 | Палец | |
| 18 | 255.04.04.02.002-03 | Ось | |
| 19 | Шплинт5х45 | Шплинт 5х45 | |
| 20 | 225.44.03.02.011 | Табличка | |
| 21 | 225.44.03.02.018 | Табличка | |
| 22 | 225.44.03.02.016 | Табличка | |
| 23 | 225.44.03.02.012 | Табличка | |
| 24 | 225.44.03.02.006 | Ручка | |
| 25 | 258.18.02.01.600-01 | Рычаг | |
| 26 | 258.18.02.01.600 | Рычаг | |
| 27 | 225.44.03.02.700 | Тяга | |
| 28 | КольцоС25 | Кольцо С25 | |
| 29 | 258.18.02.01.500 | Рычаг | |
| 30 | 258.18.02.01.500-01 | Рычаг | |
| 31 | 225.44.03.02.014 | Табличка | |
| 32 | 225.44.03.02.015 | Табличка | |
| 33 | 225.44.03.02.013 | Табличка | |
| 34 | 225.44.03.02.009 | Табличка | |
| 35 | ШайбаС.10 | Шайба С.10 | |
| 36 | 255.04.04.02.001 | Крышка | |
| 37 | 255.04.04.02.400 | Фиксатор | |
| 38 | 225.44.03.02.003 | Втулка | |
| 39 | 225.44.03.02.004 | Прокладка |
