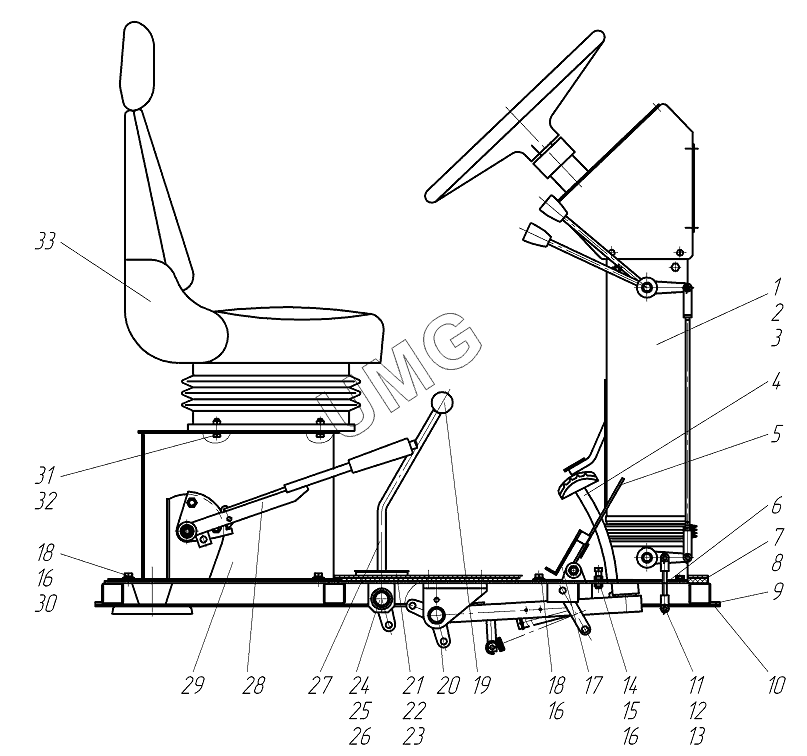

ГС-10.01. Место рабочее 258.18.02.00.000
1
2
3
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.18.02.01.000 | Пост управления | |
| 2 | БолтМ12х30 | Болт М12х30 | |
| 3 | Шайба1265Г | Шайба 12 65Г | |
| 4 | 258.18.02.05.000 | Установка педали тормозов | |
| 5 | 225.04.03.07.300 | Педаль газа | |
| 6 | 271.04.02.00.002 | Прокладка | |
| 7 | 258.18.02.00.001 | Коврик | |
| 8 | 258.18.02.00.001-02 | Коврик | |
| 9 | ТУ38.105867-90 | Пластина II-10 | |
| 10 | 258.18.02.04.000 | Каркас площадки | |
| 11 | 225.44.03.02.005 | Палец | |
| 12 | ШайбаС.8х1,4 | Шайба С.8х1,4 | |
| 13 | Шплинт2,5х16 | Шплинт 2,5х16 | |
| 14 | БолтМ10х35 | Болт М10х35 | |
| 15 | ГайкаМ10 | Гайка М10 | |
| 16 | Шайба1065Г | Шайба 10 65Г | |
| 17 | 225.04.03.07.700 | Установка фиксатора | |
| 18 | БолтМ10х25 | Болт М10х25 | |
| 19 | 225.44.03.02.006 | Ручка | |
| 20 | 258.18.02.06.000 | Установка педали сцепления | |
| 21 | 258.18.02.03.000 | Накладка | |
| 22 | ВинтВМ6х10 | Винт ВМ6х10 | |
| 23 | Шайба665Г | Шайба 6 65Г | |
| 24 | 225.04.03.00.008 | Ось | |
| 25 | ШайбаС.24 | Шайба С.24 | |
| 26 | Шплинт4х36 | Шплинт 4х36 | |
| 27 | 258.18.02.09.000 | Рычаг | |
| 28 | 258.18.02.08.000 | Тормоз ручной | |
| 29 | 248.04.10.02.000-01 | Опора | |
| 30 | ШайбаС.10 | Шайба С.10 | |
| 31 | БолтМ8х30 | Болт М8х30 | |
| 33 | F2001/80Hx | Сиденье оператора F2001/80Hx |
