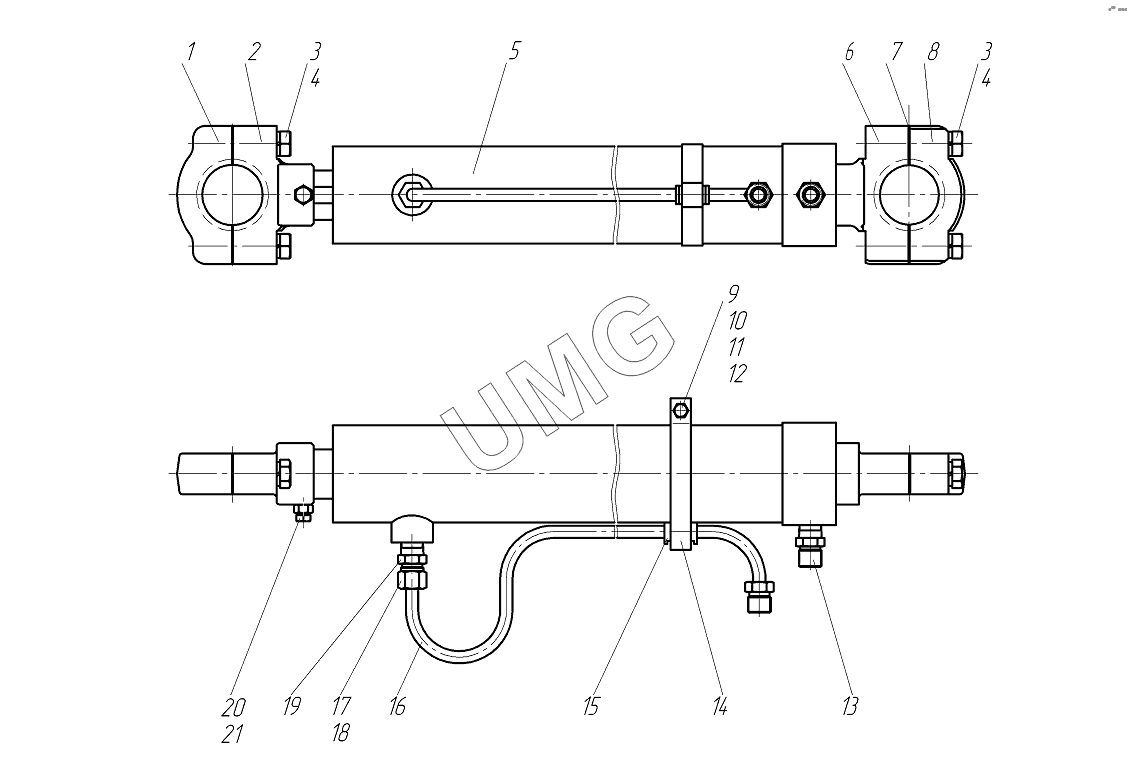

ГС-10.01. Гидроцилиндр выноса тяговой рамы 258.05.05.00.000
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225.07.16.00.008 | Хомут | |
| 2 | 225.07.16.00.009 | Хомут | |
| 3 | БолтМ16х65.109.40Х | Болт М16х65.109.40Х | |
| 4 | Шайба1665Г | Шайба 16 65Г | |
| 5 | ГЦО3-80х50х400 | Гидроцилиндр ГЦО3-80х50х400 | |
| 6 | 258.05.15.01.101 | Хомут | |
| 7 | 257.07.02.00.005 | Прокладка | |
| 8 | 225.07.16.00.001 | Хомут | |
| 9 | БолтМ8х30 | Болт М8х30 | |
| 10 | ГайкаМ8 | Гайка М8 | |
| 11 | Шайба 8 65Г | Шайба 8 65Г | |
| 12 | ШайбаС.8х1,4 | Шайба С.8х1,4 | |
| 13 | О.871.1074 | Штуцер | |
| 14 | О.884.2009 | Хомут | |
| 15 | О.860.1030-07 | Втулка | |
| 16 | 258.05.05.02.000 | Трубопровод | |
| 17 | TN81-12S | Гайка накидная TN 81-12S | |
| 18 | TN88-12LS | Кольцо врезное TN 88-12LS | |
| 19 | 225.05.15.00.001 | Штуцер | |
| 20 | БолтМ10х25 | Болт М10х25 | |
| 21 | ГайкаМ10 | Гайка М10 |
