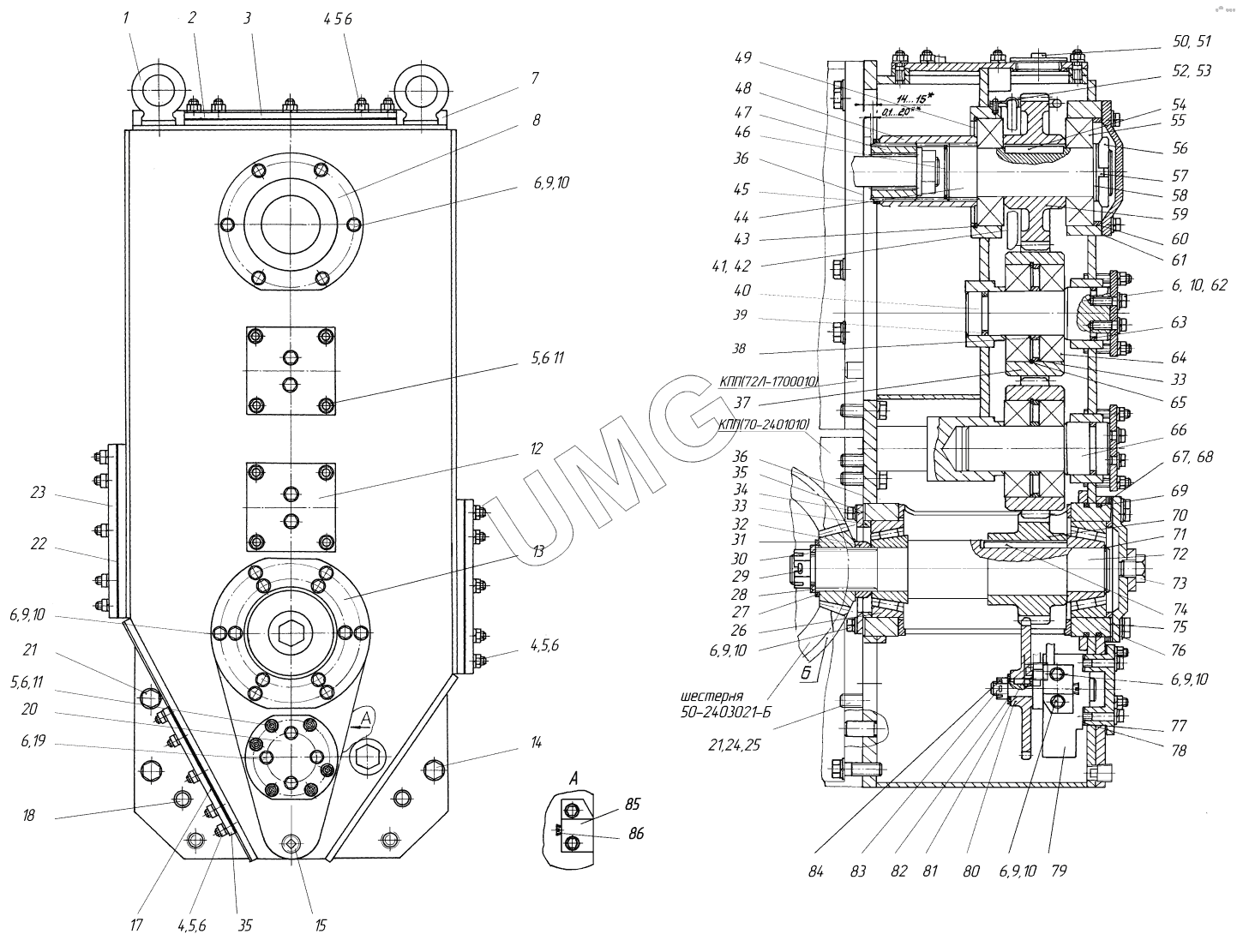

ГС-10.01. Редуктор 258.03.10.00.000
1
2
3
4
4
4
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
7
8
9
9
9
9
9
10
10
10
10
10
10
11
11
12
13
14
15
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Рым-болтМ16 | Рым-болт М16 | |
| 2 | 258.03.01.00.007 | Прокладка | |
| 3 | 258.03.01.00.006 | Крышка | |
| 4 | ШпилькаМ10х30.66 | Шпилька М10х30.66 | |
| 5 | ГайкаМ10 | Гайка М10 | |
| 6 | Шайба10.65Г | Шайба10.65Г | |
| 7 | 258.03.10.01.000 | Корпус | |
| 8 | 240.30.11.00.025-01 | Крышка | |
| 9 | БолтМ10х30 | Болт М10х30 | |
| 10 | ШайбаС.10.02Ст3сп | Шайба С.10.02 Ст3сп | |
| 11 | ШпилькаМ10х35.66 | Шпилька М10х35.66 | |
| 12 | 258.03.01.00.042 | Крышка | |
| 13 | 258.03.01.07.000 | Крышка | |
| 14 | 0.877.1035-02 | Пробка | |
| 15 | ПробкаКПП1.3-302-45 | Пробка магнитная КПП 1.3-302-45 | |
| 16 | 258.03.01.00.011 | Крышка | |
| 17 | 258.03.01.00.012 | Прокладка | |
| 18 | 258.03.01.00.035 | Штифт | |
| 19 | Болт М10х45 | Болт М10х45 | |
| 20 | 258.03.01.00.005 | Крышка | |
| 21 | БолтМ16х50.66 | Болт М16х50.66 | |
| 22 | 258.03.01.00.010 | Прокладка | |
| 23 | 258.03.01.00.009 | Крышка | |
| 24 | ШайбаС.16.02Ст3сп | Шайба С.16.02 Ст3сп | |
| 25 | Шайба16.65Г | Шайба16.65Г | |
| 26 | Подшипник7611 | Подшипник 7611 | |
| 27 | 258.03.01.00.013 | Шайба | |
| 28 | 258.03.01.00.028 | Шайба | |
| 29 | Шплинт6,3х71 | Шплинт 6,3х71 | |
| 30 | 258.03.01.00.004 | Гайка | |
| 31 | 50-1701105-Б | Шестерня главной передачи | |
| 32 | 258.03.01.00.043 | Втулка | |
| 33 | 258.03.01.00.026 | Кольцо | |
| 34 | 258.03.01.00.039 | Крышка | |
| 35 | 258.03.01.00.020 | Прокладка | |
| 36 | 258.03.01.00.018 | Прокладка | |
| 37 | 258.03.10.00.001 | Шестерня | |
| 38 | 258.03.01.00.030 | Кольцо | |
| 39 | Кольцо050-055-30-2-2 | Кольцо 050-055-30-2-2 | |
| 40 | 258.03.10.00.002 | Ось | |
| 41 | 258.03.01.00.008 | Прокладка | |
| 42 | 258.03.01.04.000 | Трубка | |
| 43 | КольцоВ130 | Кольцо В130 | |
| 44 | 258.03.01.00.032 | Вал | |
| 45 | 258.03.01.00.038 | Кольцо | |
| 46 | КольцоВ62 | Кольцо В62 | |
| 47 | 258.03.01.00.033 | Втулка | |
| 48 | 258.03.01.00.034 | Втулка | |
| 49 | 70-180312КС17 | Подшипник 70-180312 КС17 | |
| 50 | 0.877.1020 | Пробка | |
| 51 | 0.877.1033 | Прокладка | |
| 52 | 258.03.01.00.021 | Хомут | |
| 53 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 54 | Шпонка2-18х11х63 | Шпонка 2-18х11х63 | |
| 55 | Подшипник312 | Подшипник 312 | |
| 56 | ГайкаМ56х2 | Гайка М56х2 | |
| 57 | Шайба56.02 | Шайба 56.02 | |
| 58 | 240.30.11.00.070 | Кольцо | |
| 59 | 258.03.01.00.015 | Шестерня | |
| 60 | 258.03.01.00.003 | Кольцо | |
| 61 | 258.03.01.00.016 | Прокладка | |
| 62 | БолтМ10х25 | Болт М10х25 | |
| 63 | Кольцо055-065-58-2-2 | Кольцо 055-065-58-2-2 | |
| 64 | Подшипник311 | Подшипник 311 | |
| 65 | КольцоВ120 | Кольцо В120 | |
| 66 | 258.03.01.00.031 | Ось | |
| 67 | 258.03.01.00.002 | Прокладка | |
| 68 | 258.03.01.00.019 | Прокладка | |
| 69 | Кольцо155-160-36-2-2 | Кольцо 155-160-36-2-2 | |
| 70 | 258.03.01.00.027 | Шестерня | |
| 71 | КольцоВ55 | Кольцо В55 | |
| 72 | 258.03.01.00.044 | Вал | |
| 73 | 0.877.1035-04 | Пробка | |
| 74 | Шпонка2-18х11х82 | Шпонка 2-18х11х82 | |
| 75 | 258.03.01.00.014 | Прокладка | |
| 76 | 258.03.01.06.000 | Стакан | |
| 77 | 258.03.01.00.037 | Прокладка | |
| 78 | 258.03.01.00.022 | Прокладка | |
| 79 | 258.03.01.02.000 | Насос | |
| 80 | 258.03.01.00.024 | Шестерня | |
| 81 | Шпонка2-6х6х14 | Шпонка 2-6х6х14 | |
| 82 | 258.03.01.00.001 | Шайба | |
| 83 | Шплинт4х36 | Шплинт 4х36 | |
| 84 | ГайкаМ16х1,5 | Гайка М16х1,5 | |
| 85 | 258.03.01.04.001 | Фланец | |
| 86 | 258.03.01.04.003 | Пробка |
