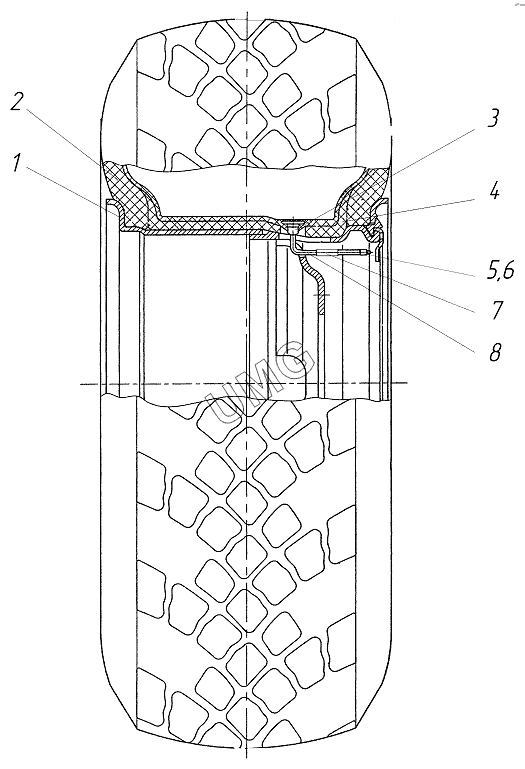

ГС-10.01. 258.03.06.01.000-01 Колесо левое
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Колесо400Г-508 | Колесо дисковое 400Г-508 | |
| 2 | Шина1200х500-508 | Шина 1200х500-508 | |
| 3 | Камера1200х500-508 | Камера 1200х500-508 | |
| 4 | Лентаободная475-508 | Лента ободная 475-508 | |
| 5 | Колпачек-ключикV8 | Колпачек-ключик V 8 | |
| 6 | ЗолотникV5-233 | Золотник V5-233 | |
| 7 | 258.03.06.01.003 | Доработка вентиля | |
| 8 | 258.03.06.01.001-01 | Доработка вентиля камеры |
