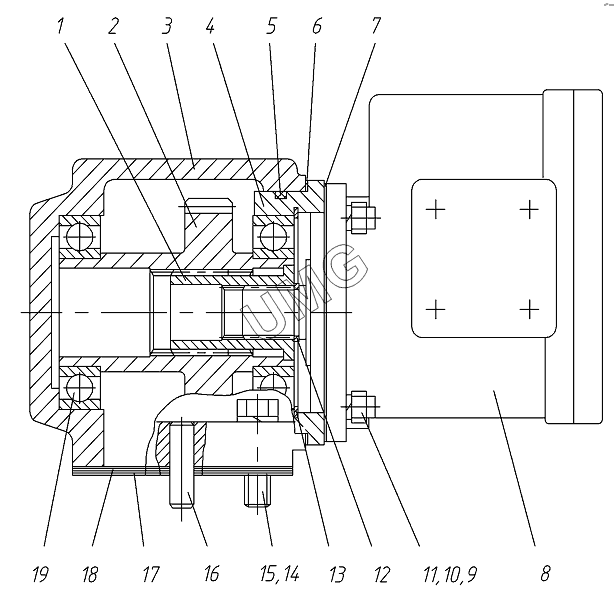

ГС-10.01. Привод насоса 258.03.05.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.03.05.01.001 | Муфта | |
| 2 | 258.03.05.01.002 | Шестерня | |
| 3 | 258.03.05.02.000 | Корпус | |
| 4 | 258.03.05.03.000 | Стакан | |
| 5 | Кольцо105-110-030-2-2 | Кольцо 105-110-030-2-2 | |
| 6 | 258.03.05.00.003 | Прокладка | |
| 7 | 553.01.16.00.003 | Прокладка | |
| 8 | НасосНШ-32-3 | Насос НШ-32-3 | |
| 9 | 258.03.05.00.005 | Шпилька | |
| 10 | ГайкаМ10 | Гайка М10 | |
| 11 | Шайба10.65Г | Шайба10.65Г | |
| 12 | КольцоВ24 | КольцоВ24 | |
| 13 | КольцоВ90 | Кольцо В90 | |
| 14 | БолтМ14х35 | Болт М14х35 | |
| 15 | Шайба14.65Г | Шайба 14.65Г | |
| 16 | Штифт12х35 | Штифт 12х35 | |
| 17 | 258.03.05.00.008 | Прокладка | |
| 18 | 258.03.05.00.009 | Прокладка | |
| 19 | Подшипник210 | Подшипник 210 |
