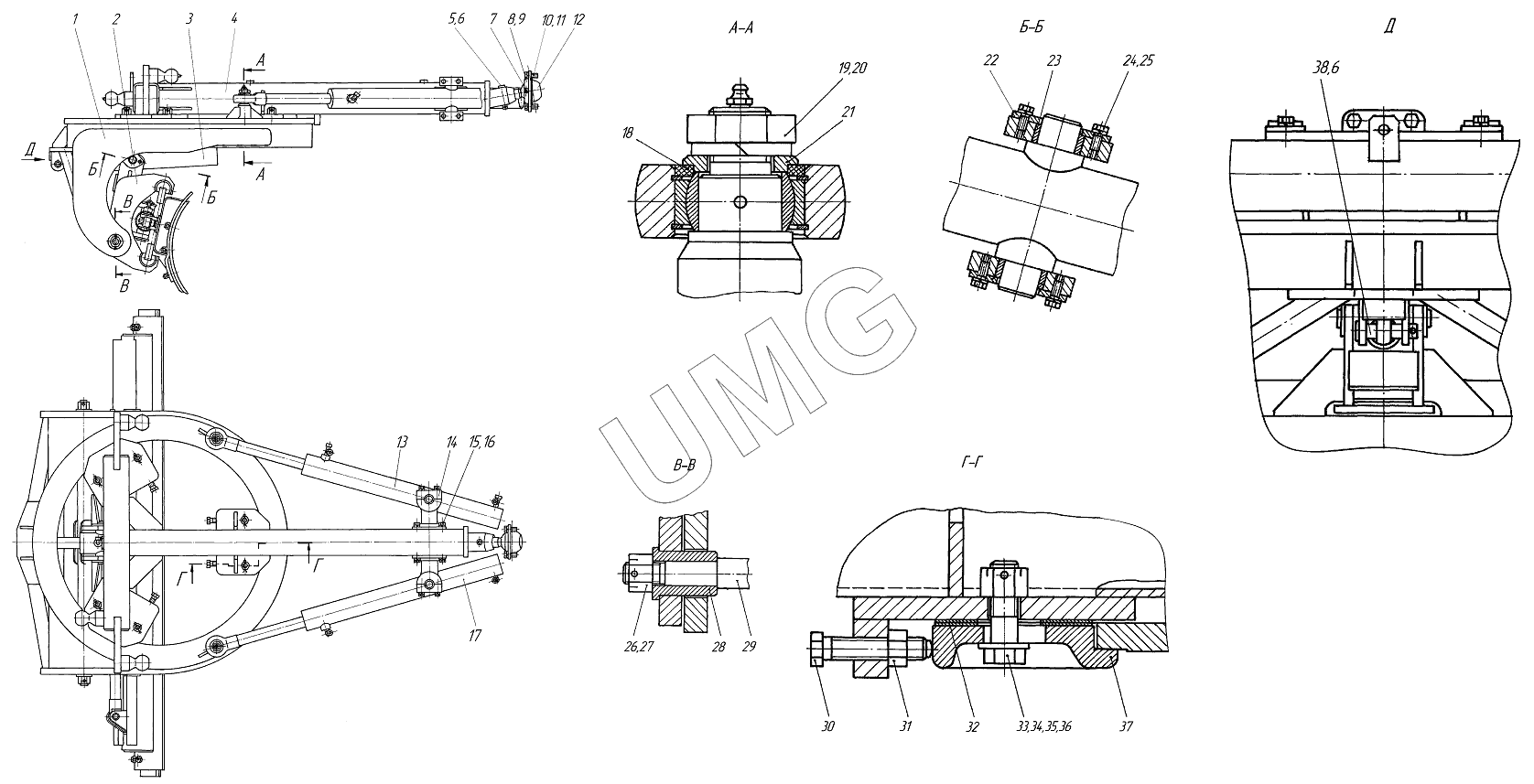

ГС-10.01. Оборудование рабочее 258.07.00.00.000
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.07.02.00.000 | Круг поворотный | |
| 2 | 258.07.03.00.000 | Отвал | |
| 3 | 258.07.05.00.000 | Гидроцилиндр | |
| 4 | 258.07.01.00.000 | Рама тяговая | |
| 5 | 258.07.00.00.003 | Ось | |
| 6 | Шплинт4х40 | Шплинт 4х40 | |
| 7 | Масленка1.3.Ц6 | Масленка 1.3.Ц6 | |
| 8 | 225.07.00.00.019 | Крышка | |
| 9 | 225.67.00.00.009 | Прокладка | |
| 10 | БолтМ20х60 | Болт М20х60 | |
| 11 | Шайба20.65Г | Шайба 20.65Г | |
| 12 | 225.67.00.00.001 | Штырь шаровой | |
| 13 | 258.07.07.00.000 | Гидроцилиндр | |
| 14 | 258.07.04.00.000 | Кронштейн | |
| 15 | БолтМ16х40 | Болт М16х40 | |
| 16 | Шайба16.65Г | Шайба16.65Г | |
| 17 | 258.07.06.00.000 | Гидроцилиндр | |
| 18 | 258.07.00.00.002 | Сальник | |
| 19 | Гайка2М30 | Гайка 2М30 | |
| 20 | Шайба30.65Г | Шайба 30.65Г | |
| 21 | 258.07.00.00.001 | Шайба | |
| 22 | 258.07.00.00.004 | Крышка | |
| 23 | 258.07.00.00.005 | Втулка | |
| 24 | БолтМ8х20 | Болт | |
| 25 | Шайба8.65Г | Шайба 8.65Г | |
| 26 | ГайкаМ30х2 | Гайка М30х2 | |
| 27 | Шплинт6,3х63 | Шплинт 6,3х63 | |
| 28 | 258.07.00.00.007 | Втулка | |
| 29 | 258.07.00.00.006 | Стяжка | |
| 30 | 0.811.1028 | Болт | |
| 31 | ГайкаМ20 | Гайка М20 | |
| 32 | 200.07.00.00.010 | Прокладка | |
| 33 | 0.811.0019 | Болт | |
| 34 | ГайкаМ24х2 | Гайка М24х2 | |
| 35 | ШайбаС24 | Шайба С24 | |
| 36 | Шплинт5х45 | Шплинт 5х45 | |
| 37 | 200.07.00.00.001-60 | Плита подвесная | |
| 38 | 258.07.00.00.008 | Ось |
