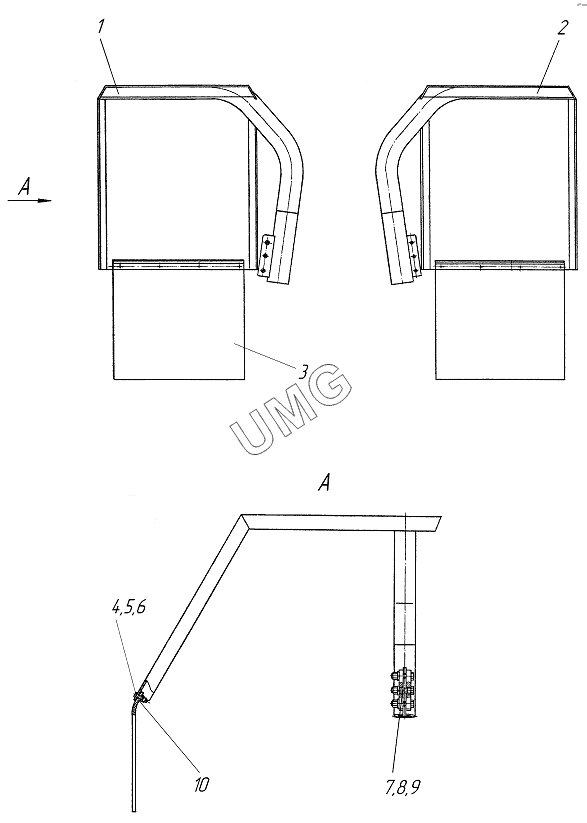

ГС-10.01. Установка передних крыльев 258.16.02.00.000
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.16.02.01.000 | Крыло правое | |
| 2 | 258.16.02.02.000 | Крыло левое | |
| 3 | 258.06.02.00.002 | Брызговик | |
| 4 | БолтМ8х30 | Болт М8х30 | |
| 5 | ГайкаМ8 | Гайка М8 | |
| 6 | Шайба8.65Г | Шайба 8.65Г | |
| 7 | БолтМ16х60 | Болт М16х60 | |
| 8 | ГайкаМ16 | Гайка М16 | |
| 9 | Шайба16.65Г | Шайба16.65Г | |
| 10 | 258.06.02.00.001 | Планка |
