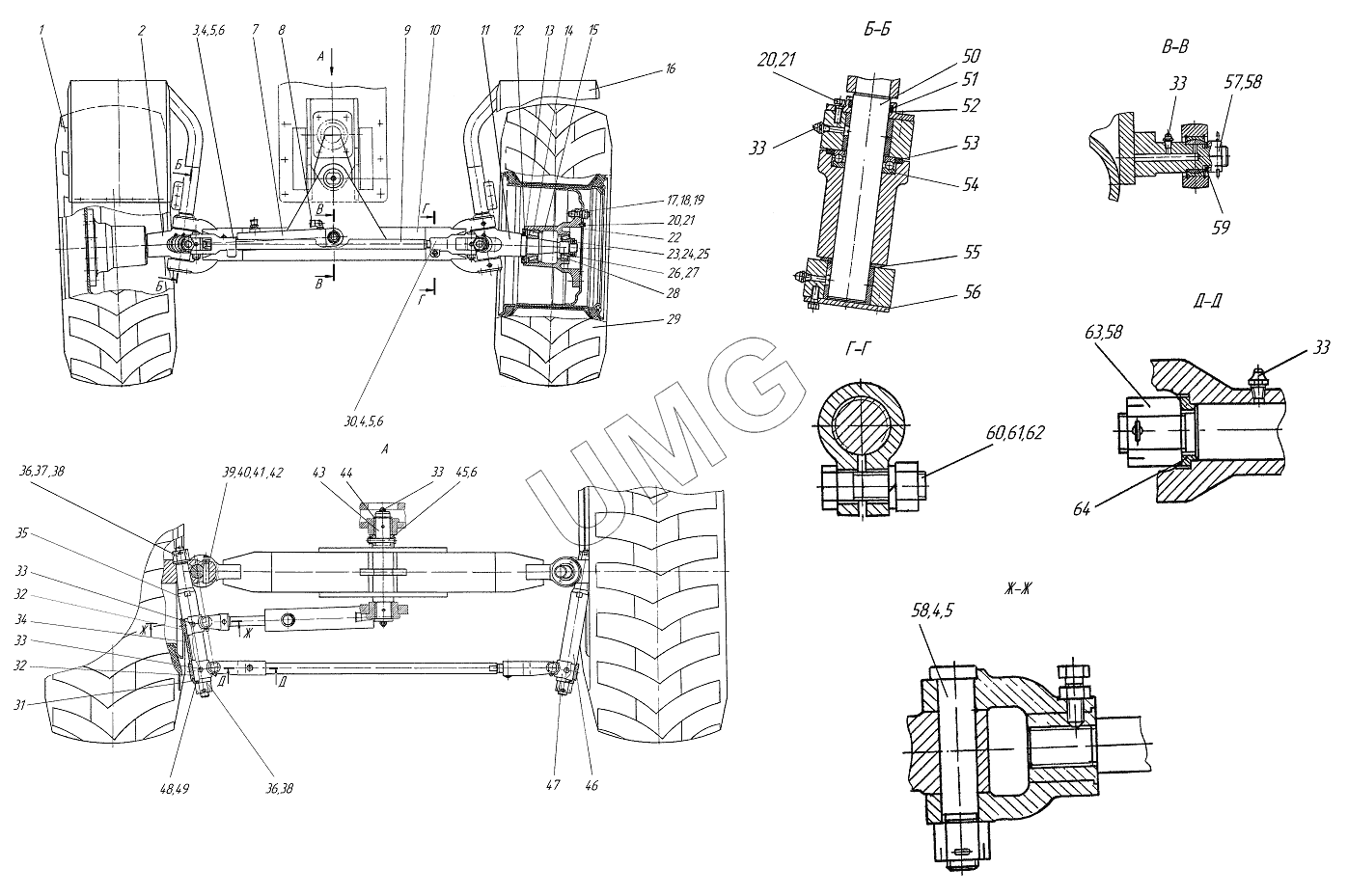

ГС-10.01. Мост передний 258.16.00.00.000
1
2
3
4
4
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
33
33
33
33
34
35
36
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.03.06.01.000-01 | Колесо левое | |
| 2 | 225.66.00.00.014 | Ось | |
| 3 | 225.66.00.00.011 | Вилка | |
| 4 | 225.06.00.00.006 | Палец | |
| 5 | Гайка2М20х1,5 | Гайка 2М20х1,5 | |
| 6 | Шплинт4х40 | Шплинт 4х40 | |
| 7 | 258.16.03.00.000 | Гидроцилиндр рулевой | |
| 8 | 97.040.031 | Заглушка | |
| 9 | 258.16.00.00.003 | Тяга | |
| 10 | 258.16.01.00.000 | Балка | |
| 11 | 225.66.00.00.014-01 | Ось | |
| 12 | 225.66.00.00.009 | Обойма | |
| 13 | 97.060.229 | Манжета 1,2-90х120-1 | |
| 14 | 7613А | Подшипник 7613А | |
| 15 | 260.06.00.00.001 | Ступица | |
| 16 | 258.16.02.00.000 | Установка передних крыльев | |
| 17 | 8202056 | Гайка | |
| 18 | 260.06.00.00.009 | Болт правый-шпилька | |
| 19 | 260.06.00.00.010 | Гайка БМ20х1,5 | |
| 20 | БолтМ8х20 | Болт | |
| 21 | Шайба8.65Г | Шайба 8.65Г | |
| 22 | 200.36.00.00.015 | Крышка | |
| 23 | 200.36.00.00.017 | Гайка | |
| 24 | 200.36.00.00.018 | Кольцо | |
| 25 | 200.36.00.00.019 | Шайба | |
| 26 | 200.36.03.00.001 | Гайка | |
| 27 | 200.36.03.00.002 | Штифт | |
| 28 | Подшипник7610А | Подшипник 7610А | |
| 29 | 258.03.06.02.000-01 | Колесо правое | |
| 30 | 225.66.00.00.010 | Вилка | |
| 31 | 260.06.00.00.004 | Втулка | |
| 32 | 225.66.00.00.005-01 | Крестовина | |
| 33 | Масленка1,3Ц6 | Масленка 1,3Ц6 | |
| 34 | 258.16.00.00.002 | Втулка | |
| 35 | 258.16.00.00.001 | Сошка | |
| 36 | ГайкаМ30х2 | Гайка М30х2 | |
| 37 | Шайба30 | Шайба30 | |
| 38 | Шплинт6,3х63 | Шплинт 6,3х63 | |
| 39 | 200.06.00.00.065 | Штифт | |
| 40 | ГайкаМ12 | Гайка М12 | |
| 41 | Шайба12.65Г | Шайба12.65Г | |
| 42 | Шайба12х2 | Шайба 12х2 | |
| 43 | 258.16.00.00.004 | Ось | |
| 44 | КольцоВ50 | Кольцо В50 | |
| 45 | 258.16.00.00.005 | Штифт | |
| 46 | 258.16.00.00.007 | Сошка | |
| 47 | 225.66.00.00.005 | Крестовина | |
| 48 | 260.06.00.00.005 | Прокладка | |
| 49 | 260.06.00.00.005-01 | Прокладка | |
| 50 | 260.06.00.00.006 | Шкворень | |
| 51 | 260.06.00.00.007 | Крышка | |
| 52 | 260.06.00.00.008 | Сальник | |
| 53 | 200.06.00.00.065 | Штифт | |
| 54 | Подшипник8209Н | Подшипник 8209Н | |
| 55 | 200.06.00.00.024 | Прокладка | |
| 56 | 260.06.00.00.003 | Крышка | |
| 57 | ГайкаМ24х2 | Гайка М24х2 | |
| 58 | Шплинт5х45 | Шплинт 5х45 | |
| 59 | 258.16.00.00.006 | Кольцо | |
| 60 | БолтМ16х50 | Болт М16х50 | |
| 61 | ГайкаМ16 | Гайка М16 | |
| 62 | Шайба16.65Г | Шайба16.65Г | |
| 63 | ГайкаМ24х2 | Гайка М24х2 | |
| 64 | 225.66.00.00.013 | Втулка |
