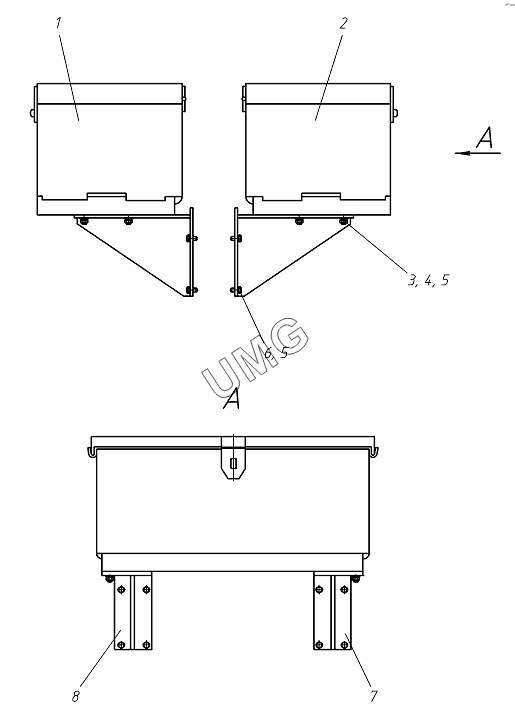

ГС-10.01. Установка ящиков аккумуляторных 258.17.00.00.000
1
2
3
4
5
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.17.04.00.000 | Ящик аккумуляторный левый | |
| 2 | 258.17.01.00.000 | Ящик аккумуляторный правый | |
| 3 | ГайкаМ8 | Гайка М8 | |
| 4 | ШайбаС8 | Шайба С8 | |
| 5 | Шайба8.65Г | Шайба 8.65Г | |
| 6 | БолтМ8х16 | Болт М8х16 | |
| 7 | 258.17.02.00.000 | Кронштейн правый | |
| 8 | 258.17.03.00.000 | Кронштейн левый |
