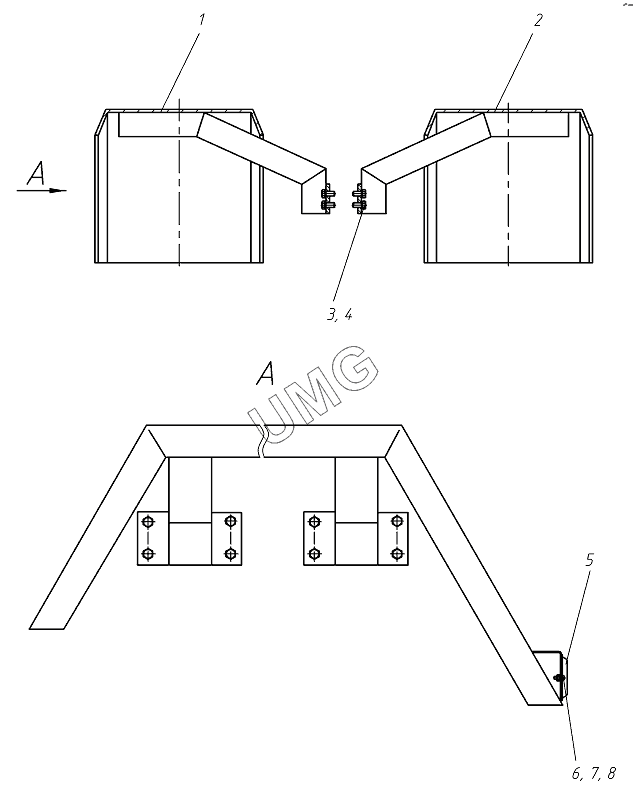

ГС-10.01. Установка задних крыльев 258.12.00.00.000
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.12.02.00.000 | Крыло левое | |
| 2 | 258.12.01.00.000 | Крыло правое | |
| 3 | БолтМ12х25 | Болт М12х25 | |
| 4 | Шайба12.65Г | Шайба12.65Г | |
| 5 | ФП310Е | Световозвращатель ФП 310Е | |
| 6 | ВинтВ.М6х16 | Винт В.М 6х16 | |
| 7 | Гайка М6 | Гайка М6 | |
| 8 | Шайба 6.65Г | Шайба 6.65Г |
