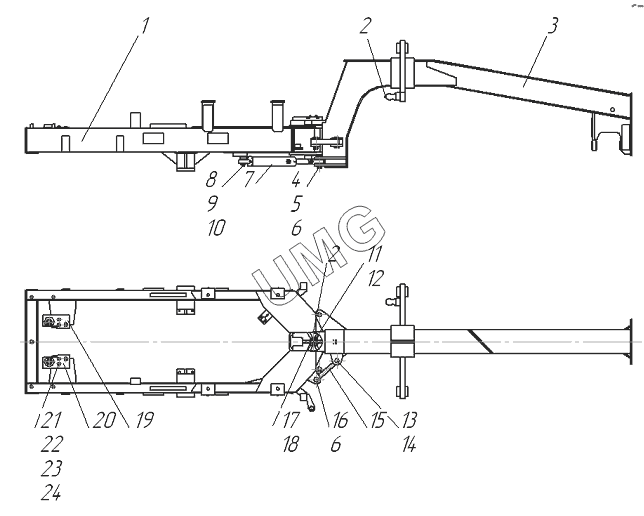

ГС-10.01. Оборудование рамы 258.01.00.00.000
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.01.01.00.000 | Оборудование подмоторной рамы | |
| 2 | Масленка1.3.Ц6 | Масленка 1.3.Ц6 | |
| 3 | 258.01.02.00.000 | Оборудование передней рамы | |
| 4 | 258.01.00.00.001 | Ось | |
| 5 | 258.01.00.00.005 | Кольцо | |
| 6 | Шплинт8х80 | Шплинт 8х80 | |
| 7 | ГЦ02-80х50х280АУХЛ1 | Гидроцилиндр ГЦ02-80х50х280А УХЛ1 | |
| 8 | 258.01.00.00.003 | Шайба | |
| 9 | ГайкаМ24 | Гайка М24 | |
| 10 | Шплинт5х45 | Шплинт 5х45 | |
| 11 | 240.01.00.00.001 | Ось | |
| 12 | 240.01.00.00.002 | Шпонка 20х30х150 | |
| 13 | 240.01.00.00.003 | Ось | |
| 14 | 200.01.00.00.035 | Защелка | |
| 15 | 250.01.00.00.014 | Тяга | |
| 16 | 0.804.1088-02 | Ось | |
| 17 | БолтМ12х30 | Болт М12х30 | |
| 18 | Шайба1265Г | Шайба 12 65Г | |
| 19 | 258.01.03.00.000 | Кронштейн | |
| 20 | 258.01.03.00.000-01 | Кронштейн | |
| 21 | 258.01.00.00.006 | Болт | |
| 22 | ГайкаМ16 | Гайка М16 | |
| 23 | ШайбаС.16. | Шайба С.16. | |
| 24 | Шплинт3,2х25 | Шплинт 3,2х25 |
