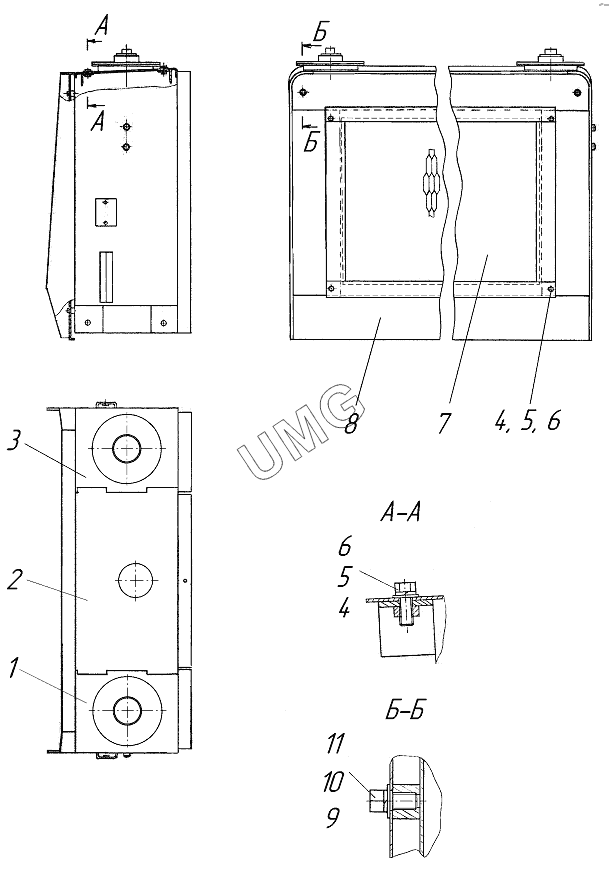

ГС-10.01. Блок масляных баков 258.04.01.00.000
1
2
3
4
4
5
5
6
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.04.01.02.000 | Бак масляный | |
| 2 | 258.04.01.03.000 | Крыша | |
| 3 | 258.04.01.01.000 | Бак масляный | |
| 4 | БолтМ10х25 | Болт М10х25 | |
| 5 | 258.04.06.00.002 | Шайба | |
| 6 | Шайба1065Г | Шайба 10 65Г | |
| 7 | 258.04.01.04.200 | Панель | |
| 8 | 258.04.01.04.100 | Рамка | |
| 9 | БолтМ12х25 | Болт М12х25 | |
| 10 | Шайба1265Г | Шайба 12 65Г | |
| 11 | ШайбаС.12 | Шайба С.12 |
