ГС-10.01. Облицовка 258.04.00.00.000
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
12
12
13
13
13
13
14
14
14
15
15
16
16
17
17
18
19
19
20
20
21
22
23
24
25
26

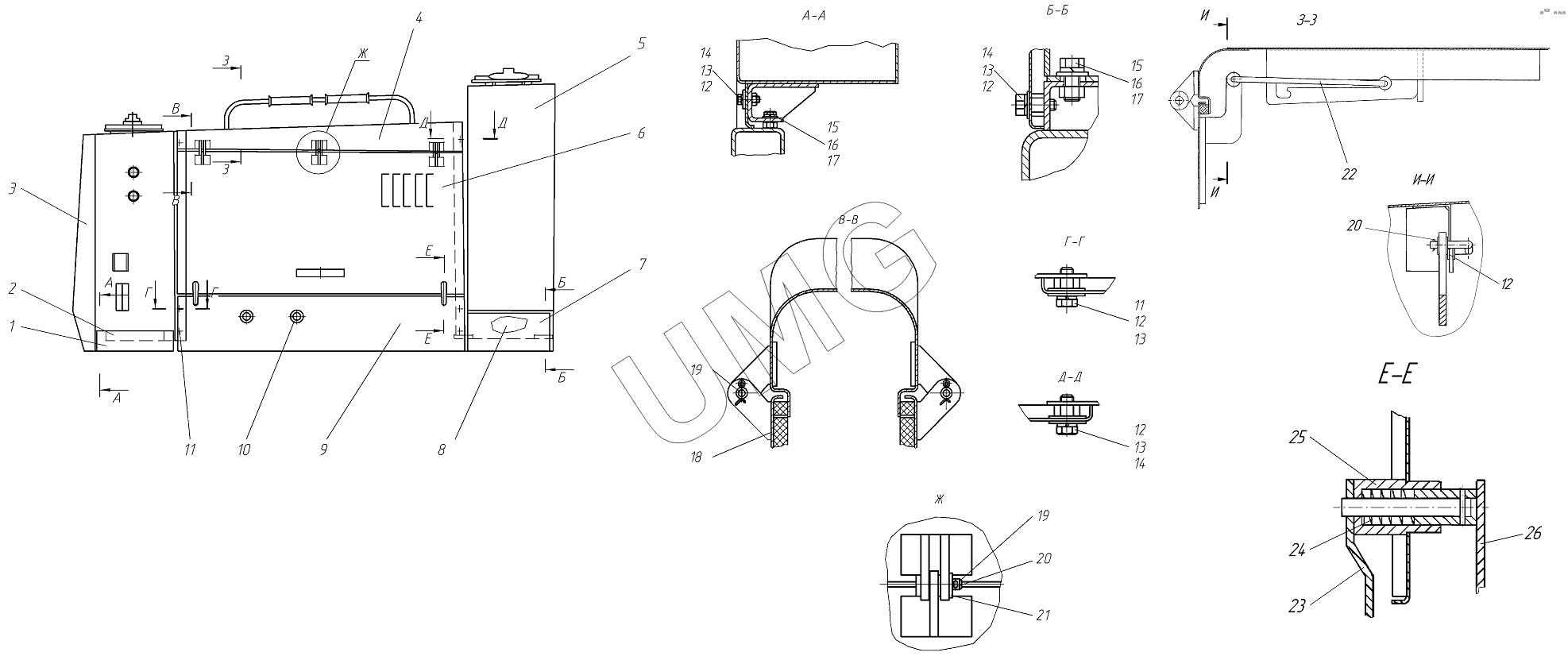

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.04.00.00.004 | Лист | |
| 2 | 258.04.00.00.003 | Лист | |
| 3 | 258.04.01.00.000 | Блок масляных баков | |
| 4 | 258.04.02.00.000 | Крыша | |
| 5 | 258.04.07.00.000 | Установка топливного бака | |
| 6 | 258.04.03.00.000 | Щит | |
| 7 | 258.04.00.00.006 | Фальшпанель | |
| 8 | 258.04.00.00.006-01 | Фальшпанель | |
| 9 | 258.04.00.00.002 | Лист | |
| 10 | 0.860.9909-02 | Втулка | |
| 11 | Болт3М10х25 | Болт 3М10х25 | |
| 12 | 258.04.06.00.002 | Шайба | |
| 13 | Шайба1065Г | Шайба 10 65Г | |
| 14 | БолтМ10х25 | Болт М10х25 | |
| 15 | БолтМ12х25 | Болт М12х25 | |
| 16 | Шайба1265Г | Шайба 12 65Г | |
| 17 | ШайбаС.12х2 | Шайба С.12х2 | |
| 18 | 258.04.04.00.000 | Щит | |
| 19 | 258.04.00.00.005 | Палец | |
| 20 | Шплинт3,2х25 | Шплинт 3,2х25 | |
| 21 | ШайбаС.10 | Шайба С.10 | |
| 22 | 258.04.06.00.000 | Рычаг | |
| 23 | 225.25.22.02.000 | Стопор | |
| 24 | 225.25.22.00.001 | Пружина | |
| 25 | 225.25.22.01.003 | Втулка | |
| 26 | 225.25.22.03.000 | Ручка |
