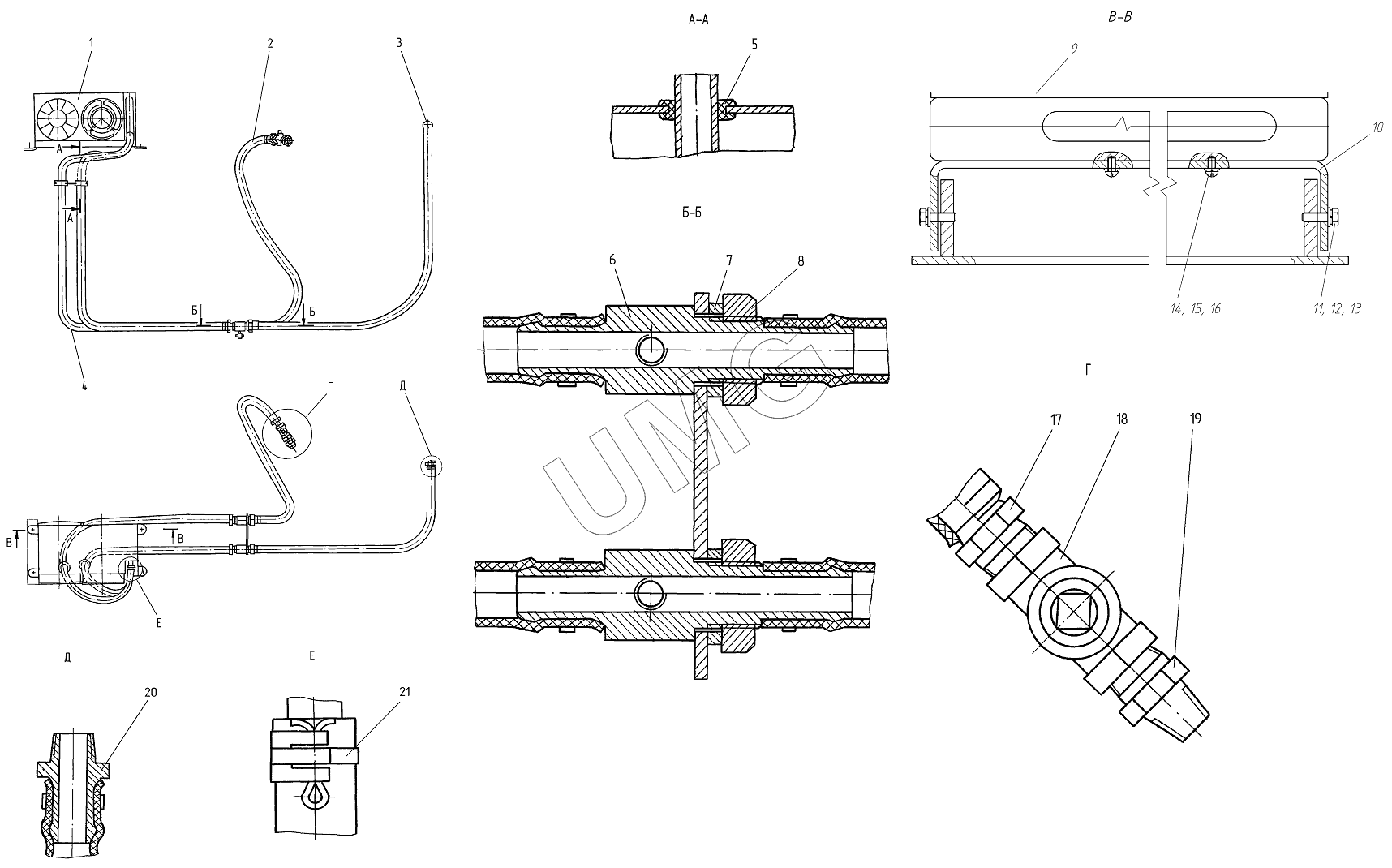

ГС-10.01. Система отопления кабины 258.10.00.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Zenith8000 | Отопитель «Zenith 8000» | |
| 2 | 258.10.00.00.002 | Рукав 20х29х1,6 | |
| 3 | 258.10.00.00.003 | Рукав 20х29х1,6 | |
| 4 | 258.10.00.00.001 | Рукав 16х25х1,6 | |
| 5 | 0.860.9909-02 | Втулка | |
| 6 | 248.31.00.03.000 | Кран | |
| 7 | Шайба30.65Г | Шайба 30.65Г | |
| 8 | ГайкаМ30х2 | Гайка М30х2 | |
| 9 | 258.10.00.00.007 | Кожух | |
| 10 | 258.10.00.00.006 | Опора | |
| 11 | БолтМ6х20 | Болт М6х20 | |
| 12 | Шайба 6.65Г | Шайба 6.65Г | |
| 13 | Шайба С6 | Шайба С6 | |
| 14 | ВинтВ.М5х10 | Винт В.М5х10 | |
| 15 | Шайба 5.65Г | Шайба 5.65Г | |
| 16 | Шайба С5 | Шайба С5 | |
| 17 | 248.31.00.00.001-01 | Ниппель | |
| 18 | ДУ20m/ф11Б6бк | Кран конусный проходной сальниковый муфтовый латунный | |
| 19 | 258.10.00.00.005 | Штуцер | |
| 20 | 248.31.00.00.001 | Ниппель | |
| 21 | 225.31.07.00.000 | Хомут |
