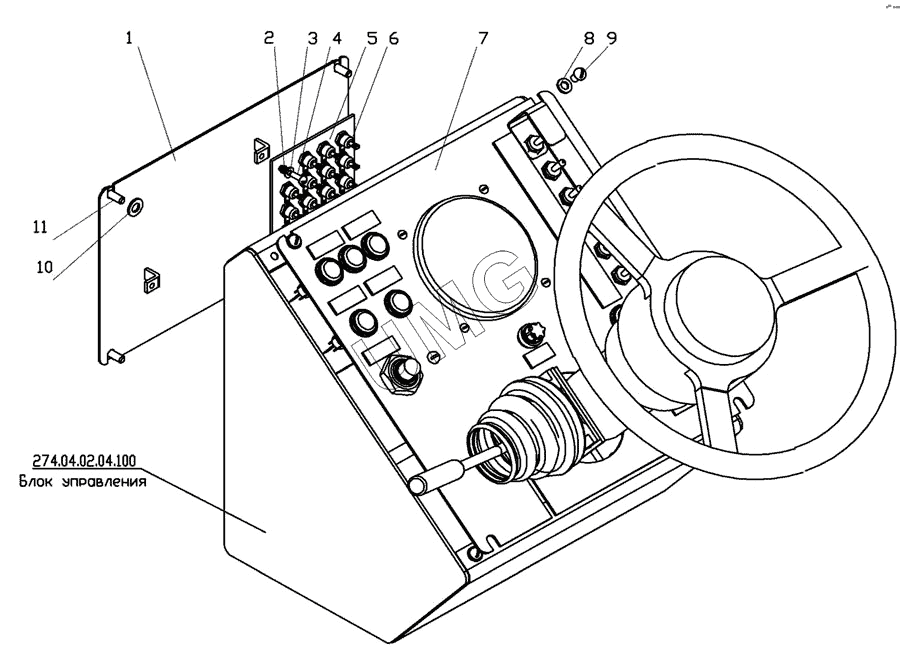

ГС-14.02. Электрооборудование 250.09.00.00.000
/44.10.gif)
274.04.02.04.100
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 274.04.02.04.100 | 274.04.02.04.100 | Блок управления | |
| 1 | 274.04.02.06.000 | Крышка | |
| 2 | Шайба 4 65Г | Шайба 4 65Г | |
| 3 | Шайба С4 | Шайба С4 | |
| 4 | Винт В.М 4х12 | Винт В.М 4х12 | |
| 5 | 276.09.04.00.000 | Плата | |
| 6 | Диод Д212-10 | Диод Д212-10 | |
| 7 | 250.09.01.00.000 | Панель | |
| 8 | Шайба С6 х1,4 | Шайба С6 х1,4 | |
| 9 | Винт В.М 6х10 | Винт В.М 6х10 | |
| 10 | Шайба С5 | Шайба С5 | |
| 11 | Винт В.М 5х16 | Винт В.М 5х16 |
