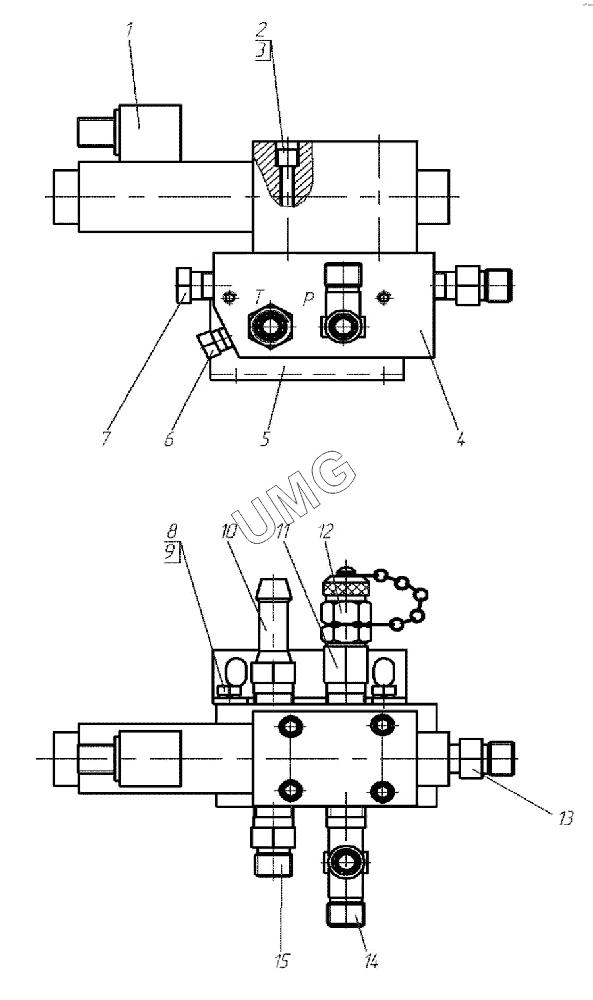

ГС-14.02. Гидрораспределитель 250.35.02.00.000
/19.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МКРН.306153.006 | Гидрораспределитель МКРН.306153.006 | |
| 2 | 271.05.01.01.002-01 | Винт | |
| 3 | Шайба 5 65Г | Шайба 5 65Г | |
| 4 | 271.45.02.00.001 | Плита | |
| 5 | 271.05.01.01.004 | Кронштейн | |
| 6 | 271.05.01.01.001 | Пробка | |
| 7 | О.877.1035 | Пробка | |
| 8 | Болт М6х12 | Болт М6х12 | |
| 9 | Шайба 6 65Г | Шайба 6 65Г | |
| 10 | 271.05.01.01.007 | Штуцер | |
| 11 | 250.35.02.00.004 | Переходник | |
| 12 | "SMK-20G1/4""-РС" | Измерительная муфта SMK-20G1/4-РС | |
| 13 | 250.35.02.00.002 | Штуцер | |
| 14 | 250.35.02.00.003 | Тройник | |
| 15 | 250.35.02.00.001 | Штуцер |
