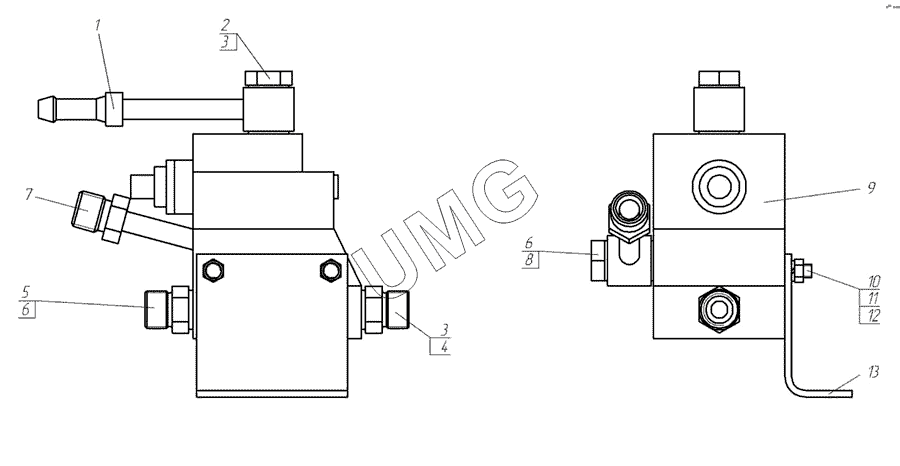

ГС-14.02. Клапан зарядки 276.11.01.00.000
/17.gif)
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 271.05.01.07.200 | Труба | |
| 2 | 271.05.01.07.002 | Болт полый | |
| 3 | Прокладка 18М3 | Прокладка 18М3 | |
| 4 | 271.05.01.07.001 | Штуцер | |
| 5 | 274.11.03.00.003 | Штуцер | |
| 6 | Прокладка 20М3 | Прокладка 20М3 | |
| 7 | 276.11.01.02.000 | Труба | |
| 8 | 248.04.04.01.701 | Болт полый | |
| 9 | КПР 10/3ТМ-2В | Клапан зарядки КПР 10/3ТМ-2В | |
| 10 | 244.55.00.00.014 | Шпилька | |
| 11 | Гайка М8-6Н | Гайка М8-6Н | |
| 12 | Шайба 8 65Г | Шайба 8 65Г | |
| 13 | 274.11.03.00.001 | Кронштейн |
