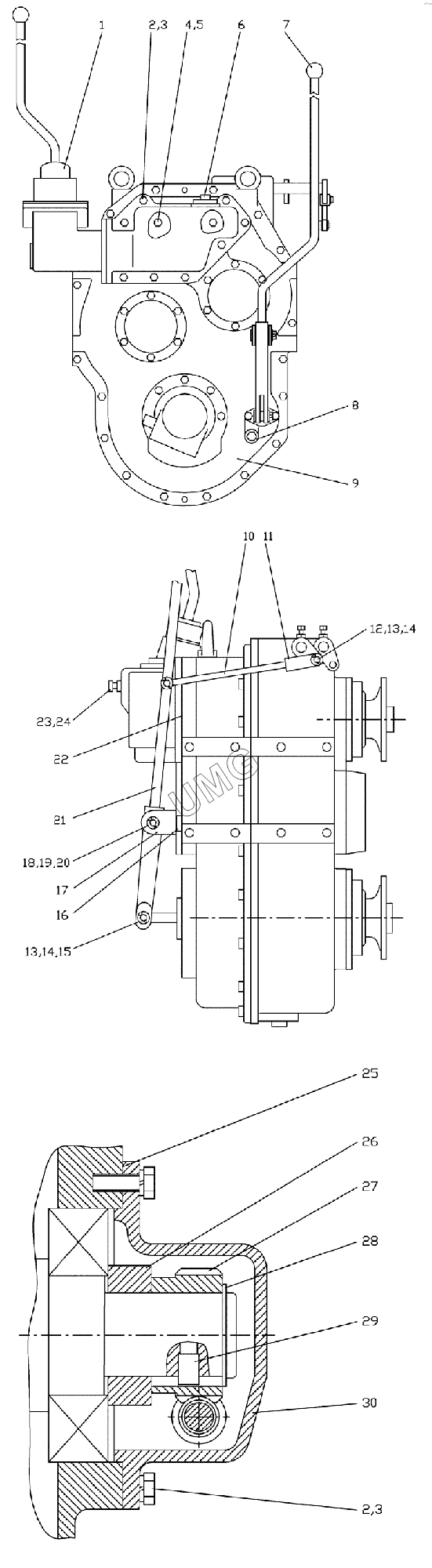

ГС-14.02. Коробка перемены передач 240.30.13.00.000-02 (установка привода спидометра)
/59.gif)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 240.30.13.01.000-01 | Механизм переключения | |
| 2 | Болт M10-6gx30.46.016 | Болт M10-6gx30.46.016 | |
| 3 | Шайба 10 65Г 06 | Шайба 10 65Г 06 | |
| 4 | 240.30.13.00.011 | Болт | |
| 5 | Шайба С.10.01.08кп | Шайба С.10.01.08кп | |
| 6 | 0877.1020 | Пробка | |
| 7 | 225.44.03.02.006 | Ручка | |
| 8 | 0856.0128 | Прокладка | |
| 9 | 240.30.13.04.000 | Коробка перемены передач | |
| 10 | 240.30.13.02.000 | Тяга | |
| 11 | 274.08.03.00.000 | Вилка | |
| 12 | 240.30.11.00.039-01 | Палец | |
| 13 | Шайба С.12х2.02.Ст.3кп.06 | Шайба С.12х2.02.Ст.3кп.06 | |
| 14 | Шплинт 3,2х25.06 | Шплинт 3,2х25.06 | |
| 15 | 240.30.11.00.039 | Палец | |
| 16 | Гайка M16-6Н.04.016 | Гайка M16-6Н.04.016 | |
| 17 | 240.30.11.05.000 | Вилка | |
| 18 | 0824.1024 | Палец | |
| 19 | Шайба С.20.02.Ст.3кп.06 | Шайба С.20.02.Ст.3кп.06 | |
| 20 | Шплинт 4х36.06 | Шплинт 4х36.06 | |
| 21 | 240.30.13.03.000 | Рычаг | |
| 22 | 240.30.13.00.004-02 | Прокладка | |
| 23 | 240.30.13.00.010 | Болт | |
| 24 | Гайка M10-6Н.5.016 | Гайка M10-6Н.5.016 | |
| 25 | 240.30.11.00.013 | Прокладка | |
| 26 | 240.30.11.00.014 | Шайба | |
| 27 | 240.30.11.00.072 | Шестерня | |
| 28 | 1В50 | Кольцо 1В50 | |
| 29 | 240.30.11.00.066 | Штифт | |
| 30 | 240.30.11.10.000 | Привод спидометра |
