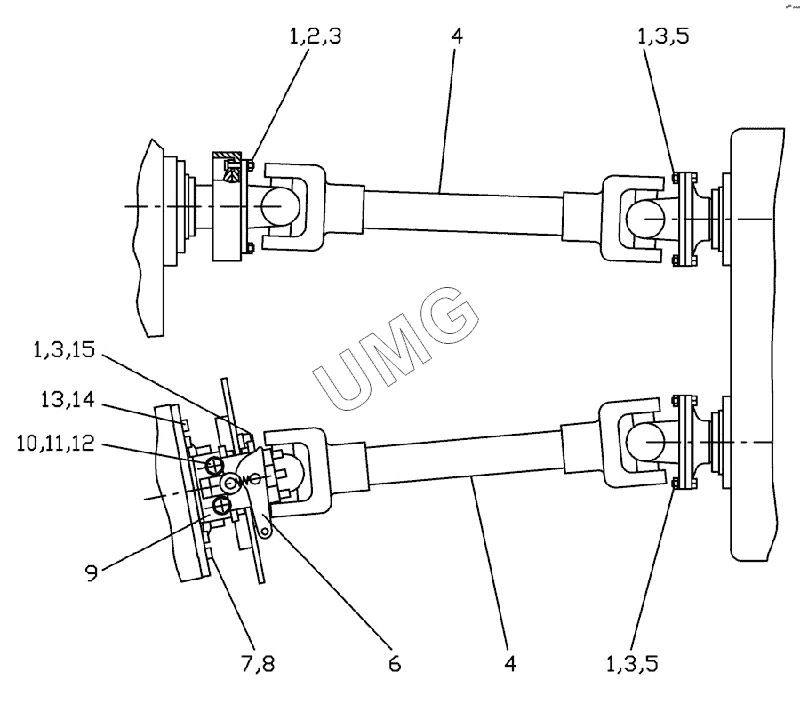

ГС-14.02. Установка карданных валов и стояночного тормоза 277.17.00.00.000-02 (для моста 240.03.01.00.000)
/57.gif)
1
1
1
1
2
3
3
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225.17.00.00.008 | Гайка | |
| 2 | 277.17.00.00.002 | Болт | |
| 3 | Шайба 10 65Г 06 | Шайба 10 65Г 06 | |
| 4 | 241.17.05.00.000 | Вал карданный L = 800 мм | |
| 5 | 0.811.1009-01 | Болт специальный | |
| 6 | 241.17.02.00.000 | Тормоз стояночный | |
| 7 | Болт M12-6gх35.46.016 | Болт M12-6gх35.46.016 | |
| 8 | Шайба 12 65Г 06 | Шайба 12 65Г 06 | |
| 9 | 241.17.01.00.000 | Кронштейн | |
| 10 | 241.17.00.00.002 | Болт | |
| 11 | Шайба 18 65Г 06 | Шайба 18 65Г 06 | |
| 12 | Шайба С.18х2.02.Ст3кп.06 | Шайба С.18х2.02.Ст3кп.06 | |
| 13 | 241.17.00.00.001 | Болт | |
| 14 | Шайба 14 65Г 06 | Шайба 14 65Г 06 | |
| 15 | 241.17.00.00.003 | Шпилька |
