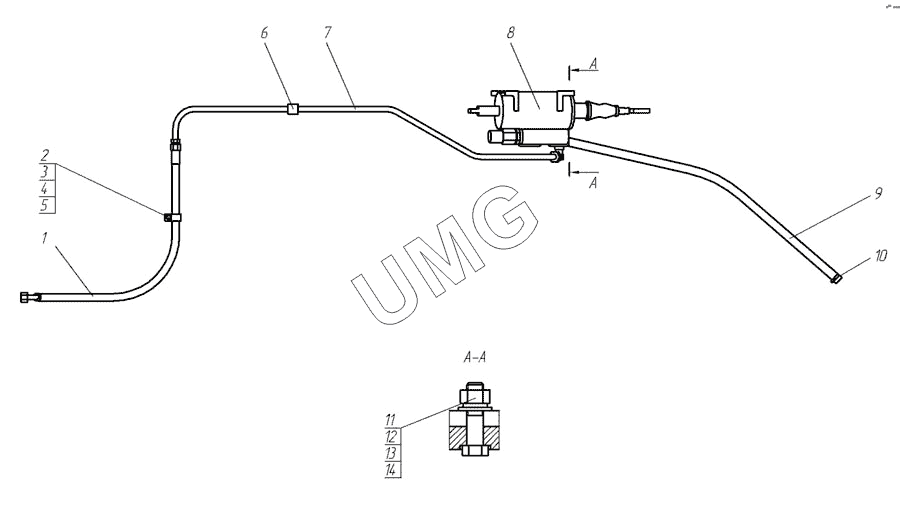

ГС-14.02. Гидросистема механизма сцепления 250.12.00.00.000
/21.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 12.21,5.1250.М22х1,5.0/90 | РВД 12.21,5.1250.М22х1,5.0/90 | |
| 2 | 258.05.00.00.002 | Хомут | |
| 3 | Болт М8х16 | Болт М8х16 | |
| 4 | Шайба 8 65Г | Шайба 8 65Г | |
| 5 | Шайба С.8х1,4 | Шайба С.8х1,4 | |
| 6 | О.860.1030-02 | Втулка | |
| 7 | 250.12.01.00.000 | Труба | |
| 8 | 274.12.01.00.000 | Гидроусилитель сцепления | |
| 9 | 250.12.00.00.001 | Рукав Рукав 16х25-1,6 L=1550 | |
| 10 | 97 662 173 | Хомут | |
| 11 | Болт М10х40 | Болт М10х40 | |
| 12 | Гайка М10-6Н.5 | Гайка М10-6Н.5 | |
| 13 | Шайба 10 65Г | Шайба 10 65Г | |
| 14 | Шайба С.10.02 | Шайба С.10.02 |
