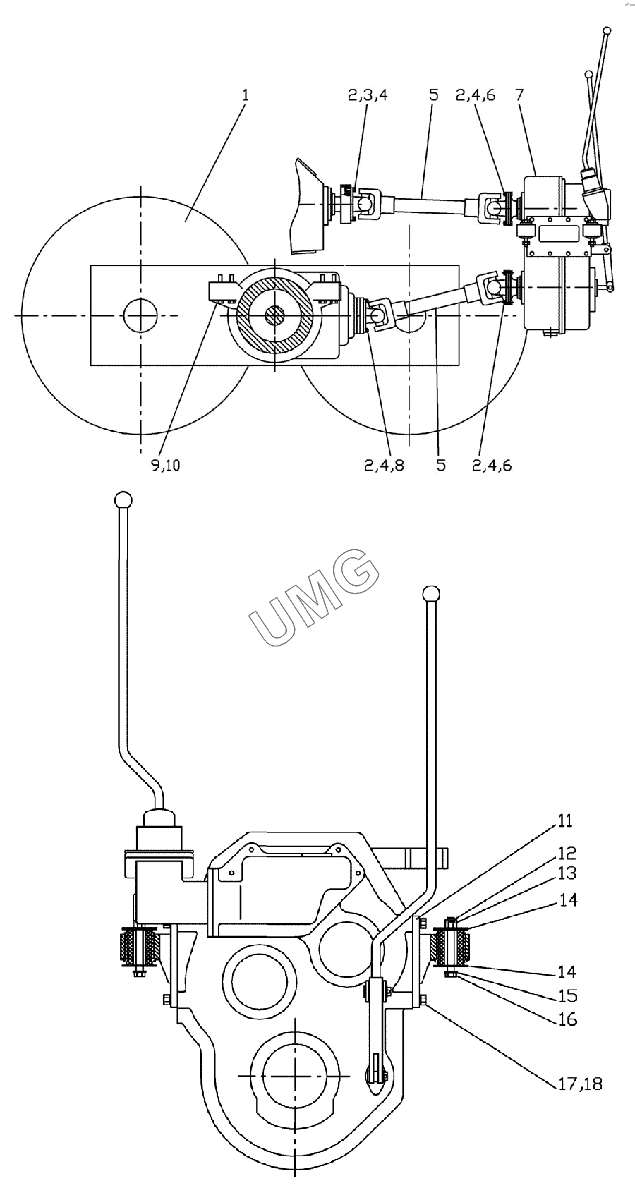

ГС-14.02. Трансмиссия 249.03.00.00.000-03 (мост фирмы ZF)
/56.gif)
1
2
2
2
2
3
4
4
4
4
5
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.03.01.00.000 | Тележка задняя | |
| 2 | 225.17.00.00.008 | Гайка | |
| 3 | 277.17.00.00.002 | Болт | |
| 4 | Шайба 10 65Г 06 | Шайба 10 65Г 06 | |
| 5 | 241.17.05.00.000 | Вал карданный L = 800 мм | |
| 6 | 0.811.1009-01 | Болт специальный | |
| 7 | 240.30.13.00.000-02 | Коробка перемены передач | |
| 8 | 241.17.00.00.003 | Шпилька | |
| 9 | Болт M24x2-6gx110.109.40X.06 | Болт M24x2-6gx110.109.40X.06 | |
| 10 | Шайба 24 65Г 06 | Шайба 24 65Г 06 | |
| 11 | 249.03.05.00.000 | Кронштейн | |
| 12 | Шплинт 4х40.06 | Шплинт 4х40.06 | |
| 13 | Гайка M16-6Н.8.45.06 | Гайка M16-6Н.8.45.06 | |
| 14 | 200.16.00.00.001 | Шайба | |
| 15 | 200.08.00.00.053 | Шайба | |
| 16 | 225.02.05.00.007 | Болт | |
| 17 | Шайба 16 65Г 06 | Шайба 16 65Г 06 | |
| 18 | Болт M16-6gx40.58.016 | Болт M16-6gx40.58.016 |
