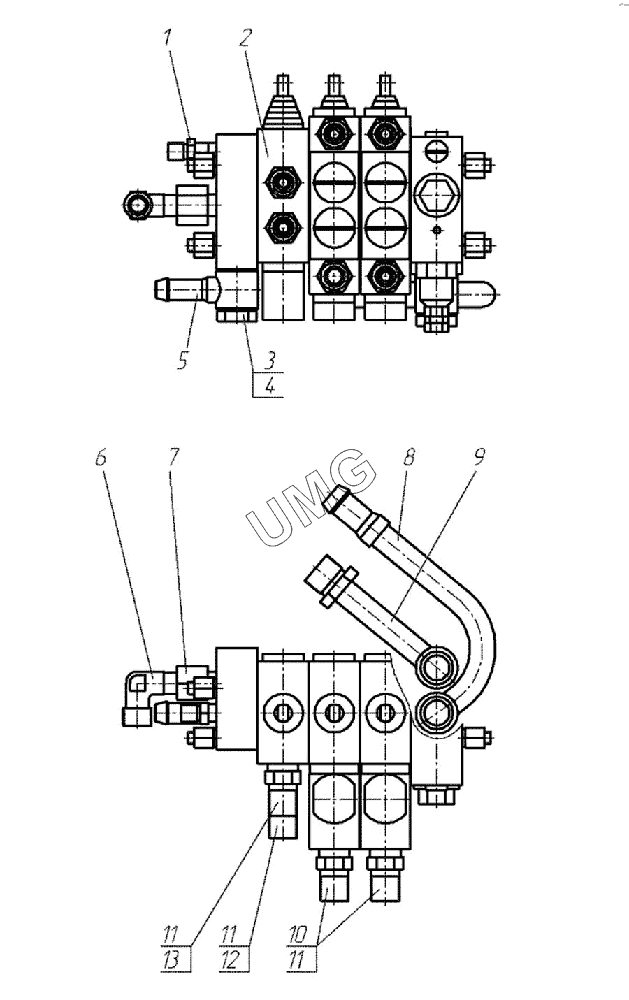

ГС-14.02. Гидрораспределитель 281.05.02.01.000
/12.1.gif)
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 271.05.02.01.005 | Переходник | |
| 2 | РМ 12-01.1-9.0.2х2--6.0-К14 | Гидрораспределитель РМ 12-01.1-9.0.2х2--6.0-К14 | |
| 3 | 253.45.00.00.019 | Болт полый | |
| 4 | Прокладка 20М3 | Прокладка 20М3 | |
| 5 | 283.05.02.01.100 | Штуцер поворотный | |
| 6 | О.873.0066 | Штуцер угловой | |
| 7 | 271.05.02.01.004 | Штуцер | |
| 8 | 281.05.02.01.200 | Труба | |
| 9 | 281.05.02.01.100 | Труба | |
| 10 | 281.05.02.01.001 | Штуцер | |
| 11 | 015-018-19-2-2 | Кольцо 015-018-19-2-2 | |
| 12 | 281.05.02.01.002-01 | Штуцер | |
| 13 | 281.05.02.01.002 | Штуцер |
