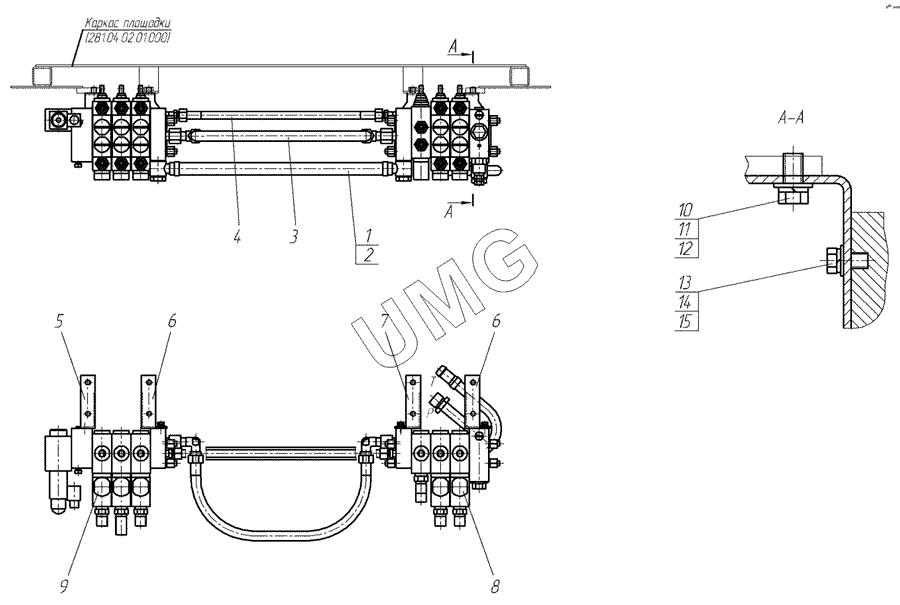

ГС-14.02. Установка гидрораспределителей 281.05.02.00.000
/8.gif)
281.04.02.01.000
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 281.04.02.01.000 | 281.04.02.01.000 | Каркас площадки | |
| 1 | 281.05.02.00.001 | Рукав 16х25-1,6 L=600 | |
| 2 | Хомут червячный 16-27 | Хомут червячный 16-27 | |
| 3 | 12.21,5.650.М22х1,5 | РВД 12.21,5.650.М22х1,5 | |
| 4 | 6.23.450.М14х1,5 | РВД 6.23.450.М14х1,5 | |
| 5 | 281.05.02.02.000 | Кронштейн | |
| 6 | 271.05.02.04.000-01 | Кронштейн | |
| 7 | 271.05.02.04.000 | Кронштейн | |
| 8 | 281.05.02.01.000 | Гидрораспределитель | |
| 9 | 281.05.02.04.000 | Гидрораспределитель | |
| 10 | Болт М10х20 | Болт М10х20 | |
| 11 | Шайба 10 65Г | Шайба 10 65Г | |
| 12 | Шайба С.10.02 | Шайба С.10.02 | |
| 13 | Болт М8х16 | Болт М8х16 | |
| 14 | Шайба 8 65Г | Шайба 8 65Г | |
| 15 | Шайба С.8х1,4 | Шайба С.8х1,4 |
