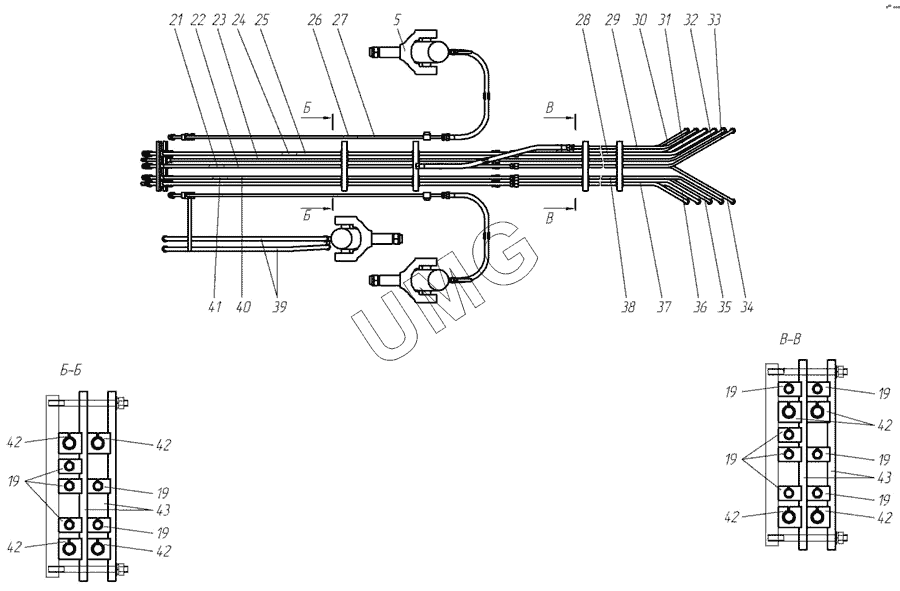

ГС-14.02. Гидросистема балки хребтовой
/7.2.gif)
5
19
19
19
19
19
19
19
19
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
42
42
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 253.45.03.00.000 | Гидроцилиндр подъема отвала | |
| 19 | О.860.1030-07 | Втулка | |
| 21 | 271.05.03.04.000-01 | Труба | |
| 22 | 271.05.03.04.000 | Труба | |
| 23 | 271.05.03.02.000 | Труба | |
| 24 | 271.05.03.07.000-01 | Труба | |
| 25 | 271.05.03.07.000 | Труба | |
| 26 | 271.05.03.01.000-03 | Труба | |
| 27 | 271.05.03.01.000-02 | Труба | |
| 28 | 271.05.03.08.000-01 | Труба | |
| 29 | 271.05.03.06.000-01 | Труба | |
| 30 | 271.05.03.06.000 | Труба | |
| 31 | 271.05.03.08.000 | Труба | |
| 32 | 271.05.03.03.000 | Труба | |
| 33 | 271.05.03.05.000-01 | Труба | |
| 34 | 271.05.03.05.000 | Труба | |
| 35 | 271.05.03.05.000-02 | Труба | |
| 36 | 271.05.03.09.000 | Труба | |
| 37 | 271.05.03.08.000-02 | Труба | |
| 38 | 271.05.03.05.000-03 | Труба | |
| 39 | 12.21,5.1450.М22х1,5 | РВД 12.21,5.1450.М22х1,5 | |
| 40 | 271.05.03.04.000-03 | Труба | |
| 41 | 271.05.03.04.000-02 | Труба | |
| 42 | О.860.1030-02 | Втулка | |
| 43 | О.884.2006-04 | Скоба |
