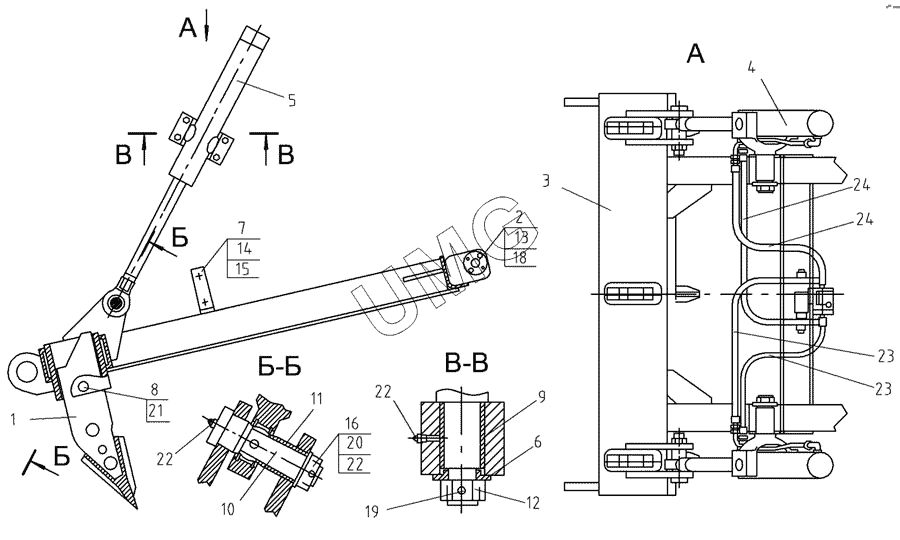

ГС-14.02. Рыхлитель-кирковщик 271.19.00.00.000
/35.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
22
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225.39.03.00.000 | Зуб | |
| 2 | 253.19.02.00.000 | Ось | |
| 3 | 271.19.01.00.000 | Рама | |
| 4 | 271.19.02.00.000 | Гидроцилиндр | |
| 5 | 271.19.03.00.000 | Гидроцилиндр | |
| 6 | 225.00.00.00.002 | Шайба | |
| 7 | 225.00.00.00.025 | Стяжка | |
| 8 | 225.19.00.00.002 | Палец | |
| 9 | 225.81.00.00.004 | Втулка | |
| 10 | 271.19.00.00.001 | Ось | |
| 11 | 271.19.00.00.002 | Втулка | |
| 12 | 0820-2041 | Гайка | |
| 13 | Болт М10х30 | Болт М10х30 | |
| 14 | Болт М20х50 | Болт М20х50 | |
| 15 | Гайка М20 | Гайка М20 | |
| 16 | Гайка М30 | Гайка М30 | |
| 17 | Шайба 10.65Г | Шайба 10.65Г | |
| 18 | Шайба С30 | Шайба С30 | |
| 19 | Шплинт 6,3х71 | Шплинт 6,3х71 | |
| 20 | Шплинт 6,33х63 | Шплинт 6,33х63 | |
| 21 | Шплинт 8х80 | Шплинт 8х80 | |
| 22 | Масленка 1.3 | Масленка 1.3 | |
| 23 | РВД12х21(М22х1,5)-850 | РВД12х21(М22х1,5)-850 | |
| 24 | РВД12х21(М22х1,5)-1050 | РВД12х21(М22х1,5)-1050 |
