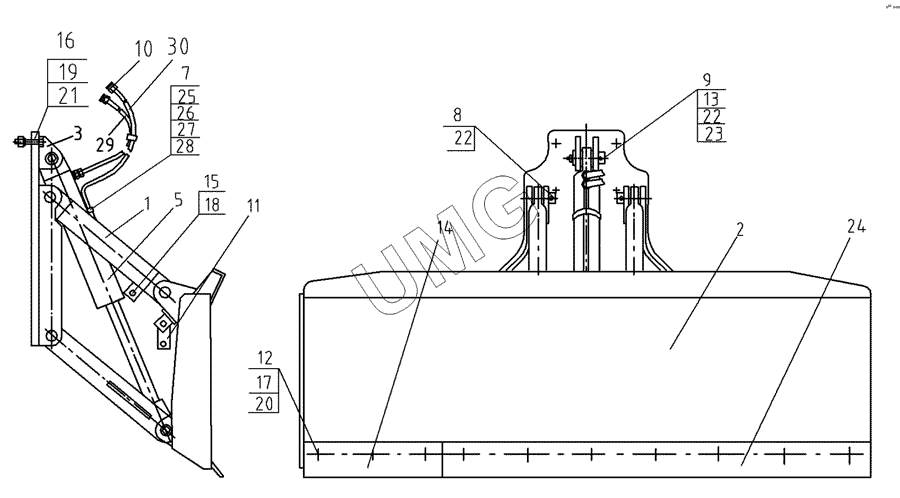

ГС-14.02. Оборудование бульдозерное 253.21.00.00.000
/33.gif)
1
2
3
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 253.21.12.00.000 | Тяга | |
| 2 | 253.21.02.00.000 | Отвал бульдозера | |
| 3 | 253.21.01.00.000 | Опора | |
| 4 | 253.21.10.00.000 | Рамка | |
| 5 | 253.45.04.00.000 | Гидроцилиндр бульдозера | |
| 7 | 253.45.04.00.001-02 | Хомут | |
| 8 | 0.804.1088-02 | Ось | |
| 9 | 0.804.1088-04 | Ось | |
| 10 | 97.040.023 | Заглушка | |
| 11 | 225.00.00.00.025 | Стяжка | |
| 12 | 225.07.04.00.001-02 | Болт | |
| 13 | 225.21.00.00.007 | Втулка | |
| 14 | 225.21.00.00.008 | Нож | |
| 15 | Болт М20х50 | Болт М20х50 | |
| 16 | Болт М24х80 | Болт М24х80 | |
| 17 | Гайка М16 | Гайка М16 | |
| 18 | Гайка М20 | Гайка М20 | |
| 19 | Гайка М24 | Гайка М24 | |
| 20 | Шайба 16.65Г | Шайба 16.65Г | |
| 21 | Шайба 24.65Г | Шайба 24.65Г | |
| 22 | Шплинт 8х80 | Шплинт 8х80 | |
| 23 | Масленка 1.3 | Масленка 1.3 | |
| 24 | 225.07.04.00.005 | Нож ЖРО1-М80х12-1820 | |
| 25 | Болт М8х30 | Болт М8х30 | |
| 27 | Шайба 8.65Г | Шайба 8.65Г | |
| 28 | Шайба С8х1,4 | Шайба С8х1,4 | |
| 29 | РВД12,21,5.650М22х15 | РВД12,21,5.650М22х15 | |
| 30 | РВД12,21,5.1100М22х15 | РВД12,21,5.1100М22х15 |
