ГС-14.02. Редуктор 225.67.09.00.000
/29.gif)
1
1
2
2
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
21
22
23
24
25
25
25
25
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42

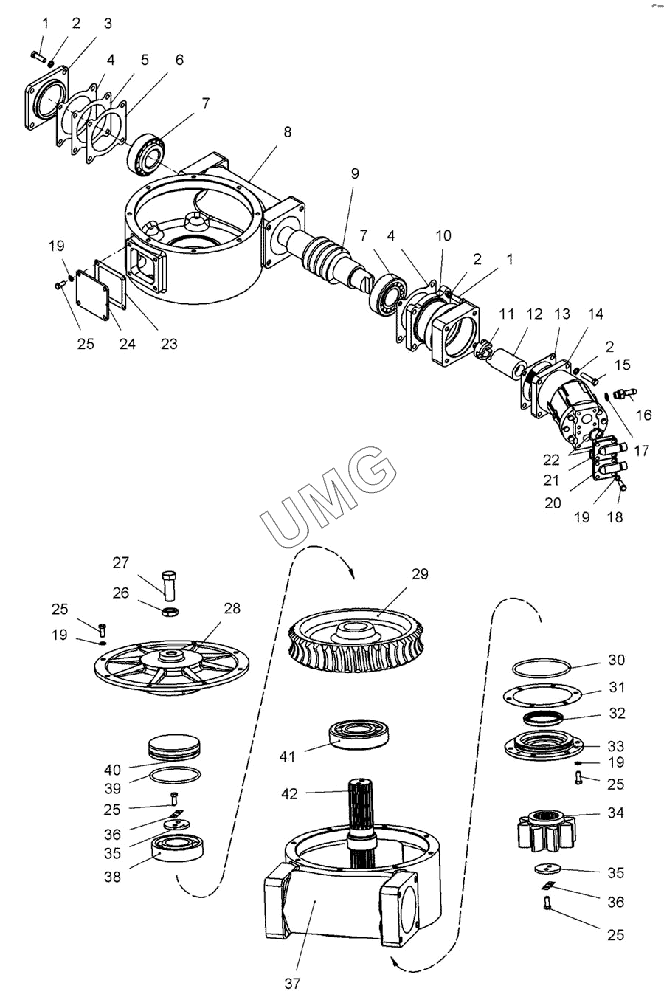

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт M12-6gx40.46.06 | Болт M12-6gx40.46.06 | |
| 2 | Шайба 12.65Г.06 | Шайба 12.65Г.06 | |
| 3 | 225,67,09,00,004 | Крышка | |
| 4 | 225.07.05.00.014 | Прокладка | |
| 5 | 225.07.05.00.016 | Прокладка | |
| 6 | 225.07.05.00.016-01 | Прокладка | |
| 7 | 7611К1 | Подшипник 7611К1 | |
| 8 | 225.67.09.00.001 | Корпус | |
| 9 | 225.67.02.00.001 | Вал | |
| 10 | 225.07.05.00.002 | Переходник | |
| 11 | 225.07.00.00.029 | Втулка | |
| 12 | 225.07.00.00.027 | Втулка | |
| 13 | 200.07.00.00.016 | Прокладка | |
| 14 | Гидромотор 3.10.3.56.000 | Гидромотор 3.10.3.56.000 | |
| 15 | Болт M12-6gx50.46.06 | Болт M12-6gx50.46.06 | |
| 16 | 253.05.01.00.001 | Штуцер | |
| 17 | Прокладка 18М3 | Прокладка 18М3 | |
| 18 | Болт M10-6gx30.46.06 | Болт M10-6gx30.46.06 | |
| 19 | Шайба 10.65Г.06 | Шайба 10.65Г.06 | |
| 20 | 0.868.0001-33 | Патрубок | |
| 21 | 0.868.0001-27 | Патрубок | |
| 22 | 036-042-36-2-2 | Кольцо 036-042-36-2-2 | |
| 23 | 225.07.05.00.015 | Прокладка | |
| 24 | 225.07.05.00.013 | Крышка | |
| 25 | Болт M10-6gx25.46.06 | Болт M10-6gx25.46.06 | |
| 26 | Гайка M24x2.6Н.04.06 | Гайка M24x2.6Н.04.06 | |
| 27 | Болт M24x2-6gx60.46.06 | Болт M24x2-6gx60.46.06 | |
| 28 | 225.07.05.00.005 | Крышка | |
| 29 | 225.67.09.00.005 | Колесо червячное | |
| 30 | Манжета 1.2-75x100-1 | Манжета 1.2-75x100-1 | |
| 31 | 140-150-58-2-2 | Кольцо 140-150-58-2-2 | |
| 32 | 225.67.09.00.003 | Прокладка | |
| 33 | 225.67.09.00.002 | Крышка | |
| 34 | 225.67.09.00.007 | Шестерня | |
| 35 | 225.07.05.00.023 | Шайба | |
| 36 | 225.07.05.00.022 | Шайба | |
| 37 | 225.67.09.00.001 | Корпус | |
| 38 | 312А | Подшипник 312А | |
| 39 | 120-130-58-2-2 | Кольцо 120-130-58-2-2 | |
| 40 | 225.07.05.00.009 | Стакан | |
| 41 | 42412 | Подшипник 42412 | |
| 42 | 225.69.09.01.000 | Вал |
