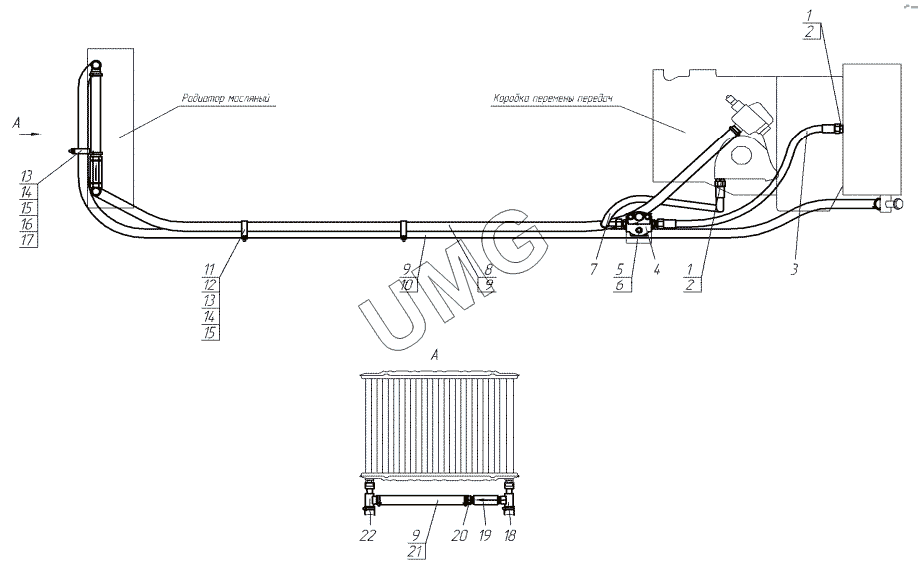

ГС-18.05. Гидросистема КПП 752.12.00.00.000
1
1
2
2
3
4
5
6
7
8
9
9
9
10
11
13
13
14
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 752.12.00.00.001 | Штуцер | |
| 2 | 017-021-25-2-2 | Кольцо 017-021-25-2-2 | |
| 3 | РВД 16.25.1050.М26х1,5 | РВД 16.25.1050.М26х1,5 | |
| 4 | 752.12.01.00.000 | Фильтр напорный | |
| 5 | Болт М10х16 | Болт М10х16 | |
| 6 | Шайба 10 65Г | Шайба 10 65Г | |
| 7 | РВД 16.25.850.М26х1,5.0/90 | РВД 16.25.850.М26х1,5.0/90 | |
| 8 | 237.12.00.00.007 | Рукав 25х35-1,6 L=3000 | |
| 9 | NORMA32-50 | Хомут червячный "NORMA" 32-50 | |
| 10 | 237.12.00.00.008 | Рукав 25х35-1,6 L=4000 | |
| 11 | 237.12.00.00.011 | Трубка 305 ТВ-40, 16 L=230 | |
| 13 | Болт М8х16 | Болт М8х16 | |
| 14 | Шайба 8 65Г | Шайба 8 65Г | |
| 15 | Шайба С. 8х1,4 | Шайба С. 8х1,4 | |
| 16 | 237.12.00.00.010 | Трубка 305 ТВ-40, 16 L=150 | |
| 17 | 283.10.00.00.003 | Хомут | |
| 18 | 237.12.03.00.000 | Тройник | |
| 19 | КО15/3Т2G | Гидроклапан обратный КО15/3Т2G | |
| 20 | 237.12.00.00.003 | Штуцер | |
| 21 | 237.12.00.00.005 | Рукав 25х35-1,6 L=350 | |
| 22 | 237.12.02.00.000 | Тройник |
